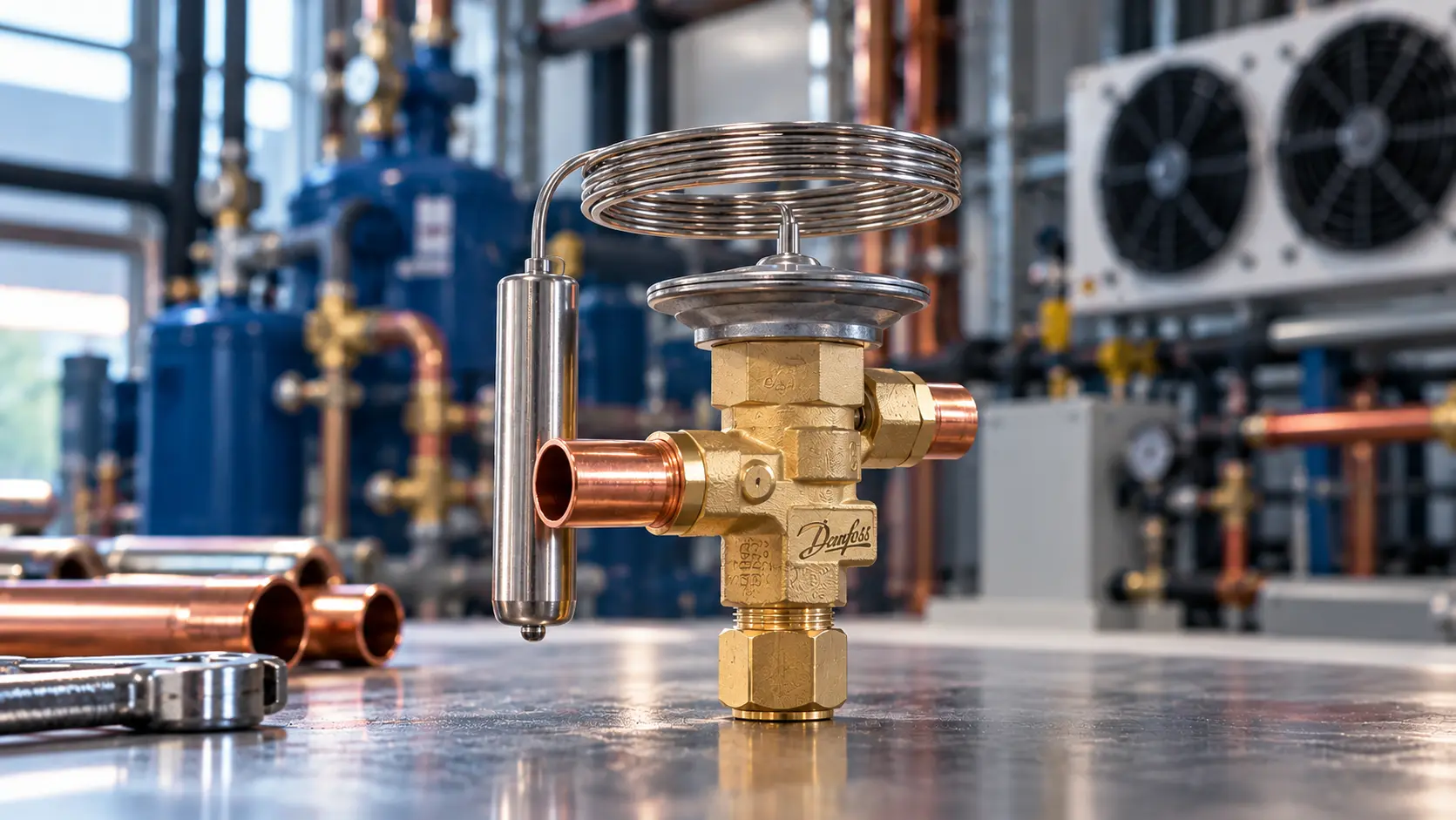

شیر انبساط دانفوس برای کنترل جریان مبرد ورودی به اواپراتور و تنظیم سوپرهیت در سیستم‌های تبرید استفاده می‌شود. انتخاب مدل مناسب به عواملی مانند نوع مبرد، ظرفیت سرمایشی، دمای تبخیر، سوپرهیت، MOP، نوع اکولایزر و اتصالات بستگی دارد؛ بنابراین برای خرید شیر انبساط دانفوس، تنها توجه به سایز اتصال کافی نیست.

شیر انبساط دانفوس چیست و چه کاربردی دارد؟

شیر انبساط دانفوس یک شیر کنترلی در مدار تبرید است که مقدار مبرد ورودی به اواپراتور را تنظیم می‌کند. در مدل‌های ترموستاتیک، عملکرد شیر بر اساس شرایط دمایی و سوپرهیت اواپراتور کنترل می‌شود تا تغذیه اواپراتور مناسب باقی بماند و از برگشت مایع به سمت کمپرسور جلوگیری شود.

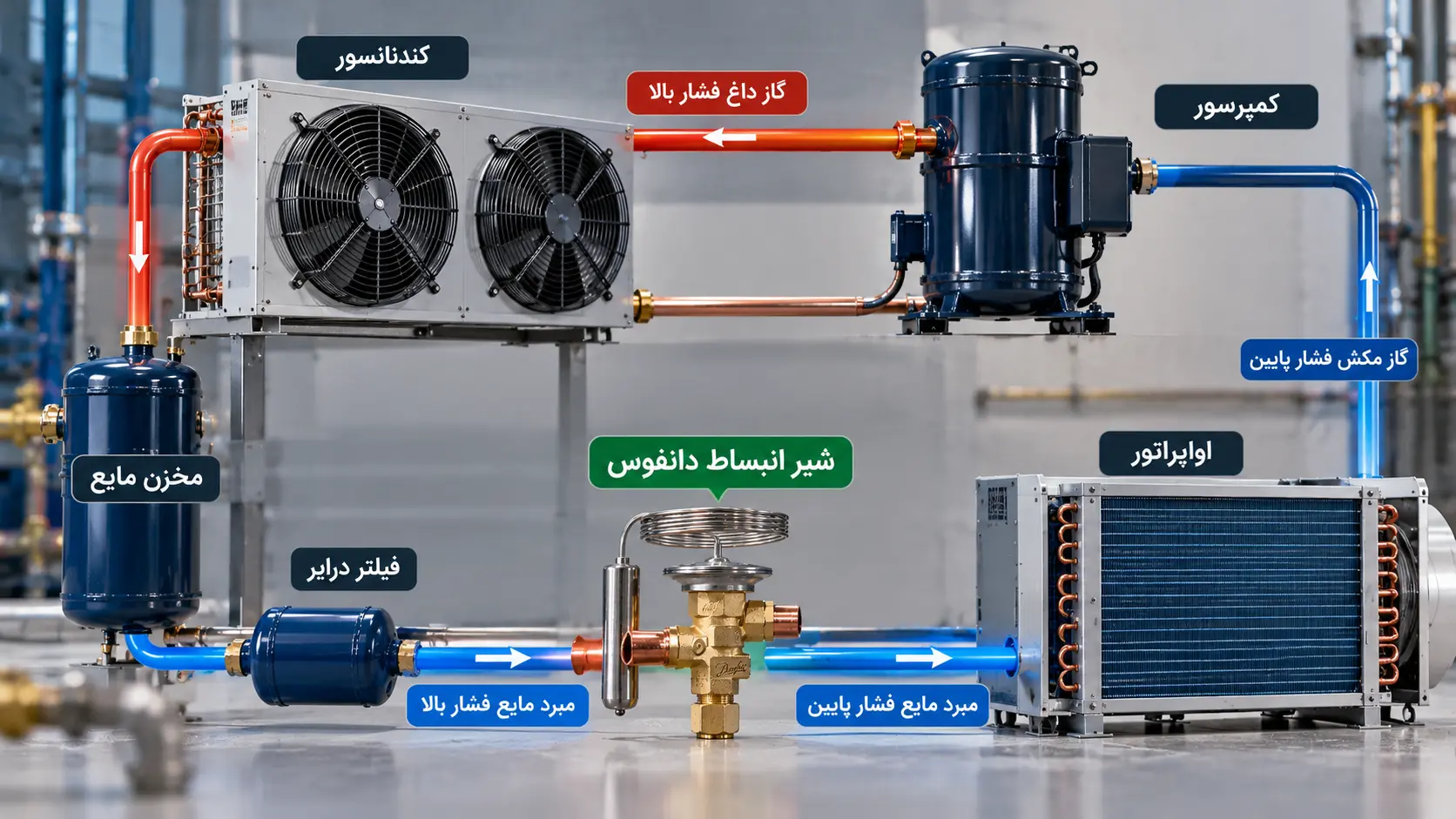

وظیفه شیر انبساط در سیستم تبرید

شیر انبساط در بخش ورودی اواپراتور قرار می‌گیرد و بین خط مایع و اواپراتور نقش کنترلی دارد.

وظایف اصلی آن عبارت‌اند از:

• کنترل جریان مبرد به سمت اواپراتور
• ایجاد افت فشار موردنیاز در مسیر مبرد
• کنترل سوپرهیت در خروجی اواپراتور
• استفاده مناسب از سطح تبادل حرارتی اواپراتور
• کمک به جلوگیری از ورود مبرد مایع به کمپرسور

در سیستم‌های ترموستاتیک، مقدار سوپرهیت یکی از پارامترهای کلیدی برای عملکرد شیر است. دانفوس نیز TXV را برای کنترل تزریق مبرد مایع به اواپراتور و حفظ سوپرهیت مناسب معرفی می‌کند.

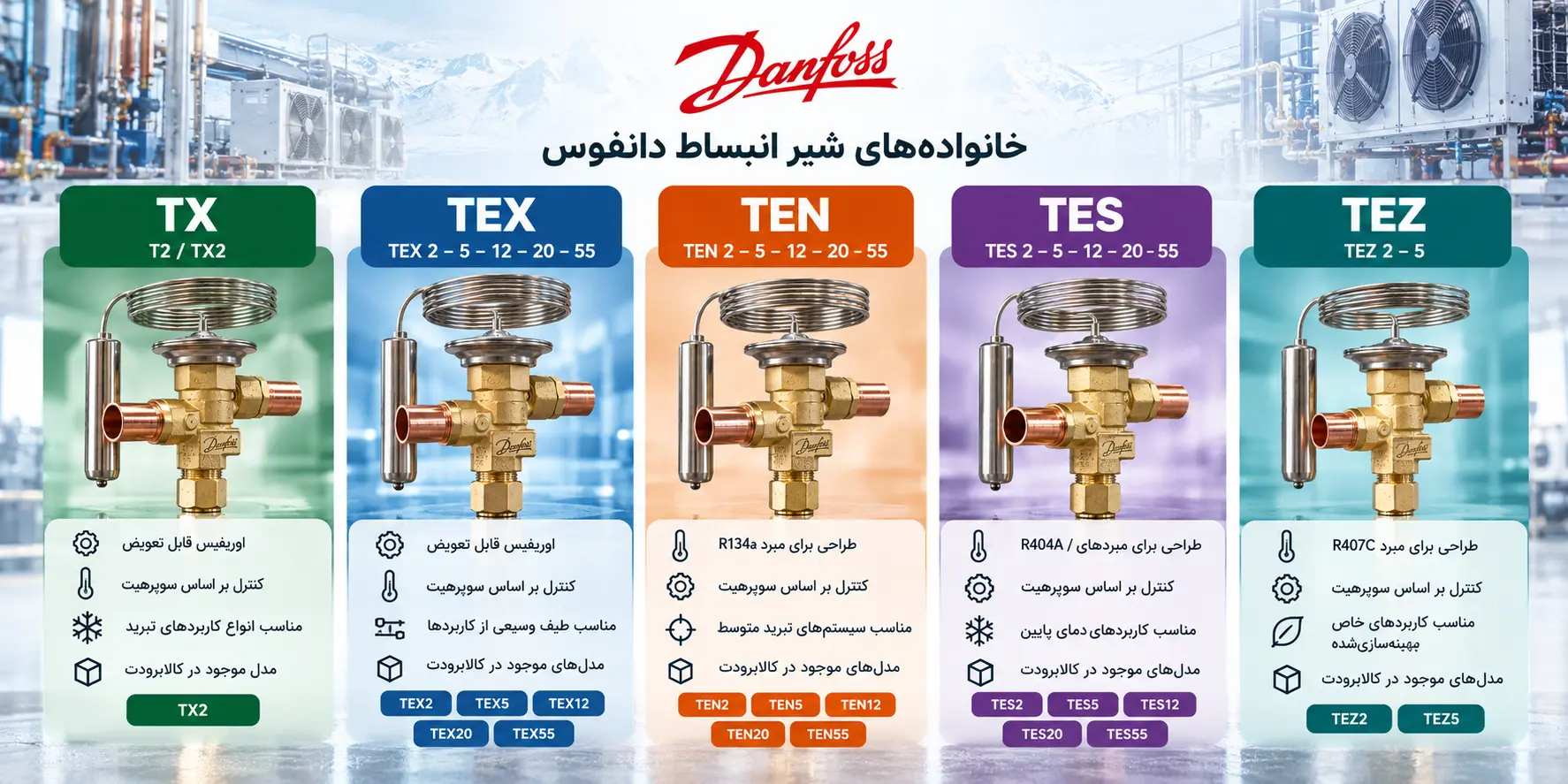

انواع شیر انبساط دانفوس موجود در کالابرودت

مدل‌های موجود در کالابرودت شامل TX2، TEX2، TEX5، TEX12، TEX20، TEX55، TEN2، TEN5، TEN12، TEN20، TEN55، TES2، TES5، TES12، TES20، TES55، TEZ2 و TEZ5 هستند. این محصولات در خانواده‌های مختلف قرار می‌گیرند و تفاوت آن‌ها باید بر اساس مشخصات فنی همان مدل بررسی شود.

خانواده TX و TEX

مدل‌های موجود:

• TX2
• TEX2
• TEX5
• TEX12
• TEX20
• TEX55

در محصولات دانفوس، شیرهای T2/TE2 دارای اوریفیس قابل تعویض هستند و برای کنترل تزریق مبرد به اواپراتور بر اساس سوپرهیت طراحی شده‌اند. خانواده TE 5–55 نیز از ساختار اوریفیس قابل تعویض و دامنه وسیعی از کاربردها و مبردها برخوردار است.

خانواده TEN

مدل‌های موجود:

• TEN2
• TEN5
• TEN12
• TEN20
• TEN55

یکی از نکات مهم در شناسایی خانواده‌های دانفوس، توجه به کد مبرد و مشخصات المان ترموستاتیک است. در یک مثال فنی رسمی دانفوس، TEN2 برای R134a با اوریفیس مشخص و بر اساس ظرفیت، دمای تبخیر و افت فشار انتخاب شده است. بنابراین نام مدل به‌تنهایی برای انتخاب نهایی کافی نیست.

خانواده TES

مدل‌های موجود:

• TES2
• TES5
• TES12
• TES20
• TES55

این مدل‌ها نیز باید بر اساس مبرد، ظرفیت و شرایط کاری سیستم بررسی شوند. هنگام انتخاب بین مدل‌های TES، صرفاً بزرگ‌تر بودن عدد مدل به معنی مناسب‌تر بودن شیر برای یک سیستم مشخص نیست.

خانواده TEZ

مدل‌های موجود:

• TEZ2
• TEZ5

در انتخاب مدل‌های این خانواده نیز باید اطلاعات فنی محصول و شرایط واقعی مدار تبرید با یکدیگر تطبیق داده شوند.

جدول مدل‌های شیر انبساط دانفوس موجود در کالابرودت

جدول زیر بر اساس محصولات فعلی این دسته در سایت تنظیم شده است. مشخصات تکمیلی هر محصول باید در صفحه همان محصول بررسی شود.

تفاوت مدل‌های شیر انبساط دانفوس در چیست؟

تفاوت مدل‌های شیر انبساط دانفوس فقط در اندازه یا سایز اتصال نیست؛ نوع مبرد، محدوده دمایی، ظرفیت، MOP، نوع اکولایزر، ساختار اوریفیس و تنظیم سوپرهیت می‌توانند مدل مناسب را تغییر دهند. به همین دلیل، دو مدل با اتصال مشابه ممکن است برای دو شرایط کاری متفاوت طراحی شده باشند.

برای مقایسه فنی باید مشخصات واقعی هر محصول بررسی شود:

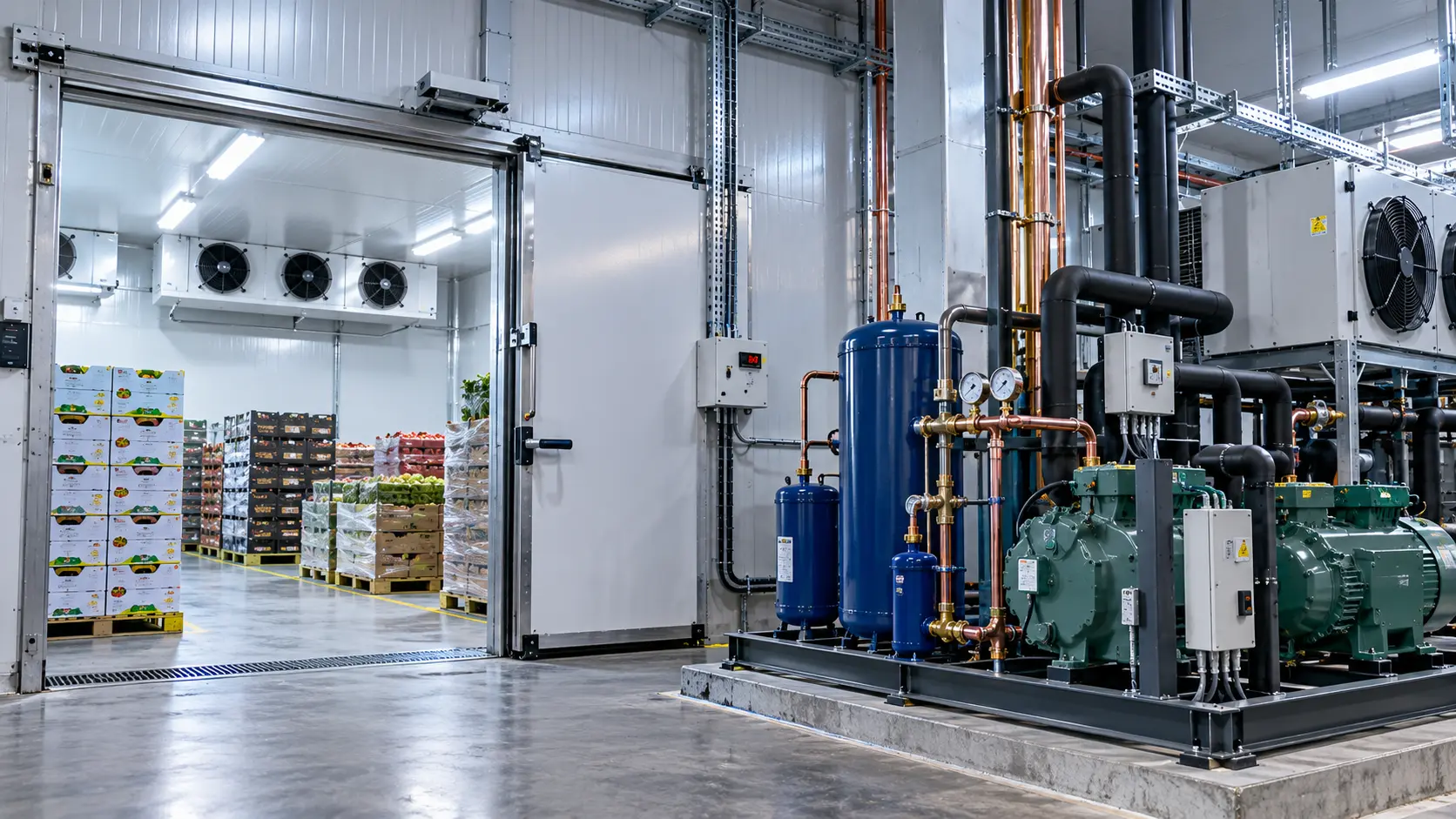

شیر انبساط دانفوس برای سردخانه چه کاربردی دارد؟

در سردخانه، شیر انبساط وظیفه کنترل ورود مبرد به اواپراتور را بر عهده دارد و باید با شرایط دمایی و ظرفیت سیستم هماهنگ باشد. برای سردخانه‌های زیر صفر، انتخاب صحیح مبرد، محدوده دمایی، ظرفیت شیر و در برخی کاربردها MOP اهمیت ویژه‌ای دارد و نمی‌توان مدل را صرفاً با سایز لوله انتخاب کرد.

شیر انبساط دانفوس برای سردخانه زیر صفر

در سیستم‌های زیر صفر، شرایط کاری اواپراتور با کاربردهای دمای بالاتر متفاوت است. بنابراین هنگام انتخاب باید حداقل این موارد مشخص باشند:

• دمای تبخیر
• نوع مبرد
• ظرفیت سرمایشی
• سوپرهیت
• MOP
• نوع اکولایزر
• ظرفیت و اوریفیس مناسب

دانفوس در مستندات خود توضیح می‌دهد که شیرهای MOP برای کاربردهایی از جمله سیستم‌های Deep Freeze می‌توانند برای محدود کردن فشار تبخیر و کاهش ریسک اضافه‌بار کمپرسور استفاده شوند.

چگونه شیر انبساط دانفوس مناسب را انتخاب کنیم؟

برای انتخاب شیر انبساط دانفوس ابتدا باید مبرد و شرایط کاری سیستم مشخص شود و سپس ظرفیت، دمای تبخیر، سوپرهیت، افت فشار، نوع اکولایزر، MOP و اتصالات بررسی شوند. روش حرفه‌ای این است که انتخاب بر اساس شرایط واقعی سیستم و اطلاعات دیتاشیت انجام شود، نه فقط بر اساس نام مدل یا سایز لوله.

مراحل انتخاب شیر انبساط دانفوس

چک‌لیست انتخاب شیر انبساط دانفوس

1. نوع مبرد را مشخص کنید.
2. ظرفیت سرمایشی اواپراتور را مشخص کنید.
3. دمای تبخیر را مشخص کنید.
4. افت فشار مسیر را بررسی کنید.
5. ظرفیت مناسب شیر و اوریفیس را انتخاب کنید.
6. سوپرهیت موردنیاز را بررسی کنید.
7. نیاز به MOP را مشخص کنید.
8. نوع اکولایزر را بررسی کنید.
9. سایز و نوع اتصالات را تطبیق دهید.
10. در نهایت مدل و کد فنی را با دیتاشیت تطبیق دهید.

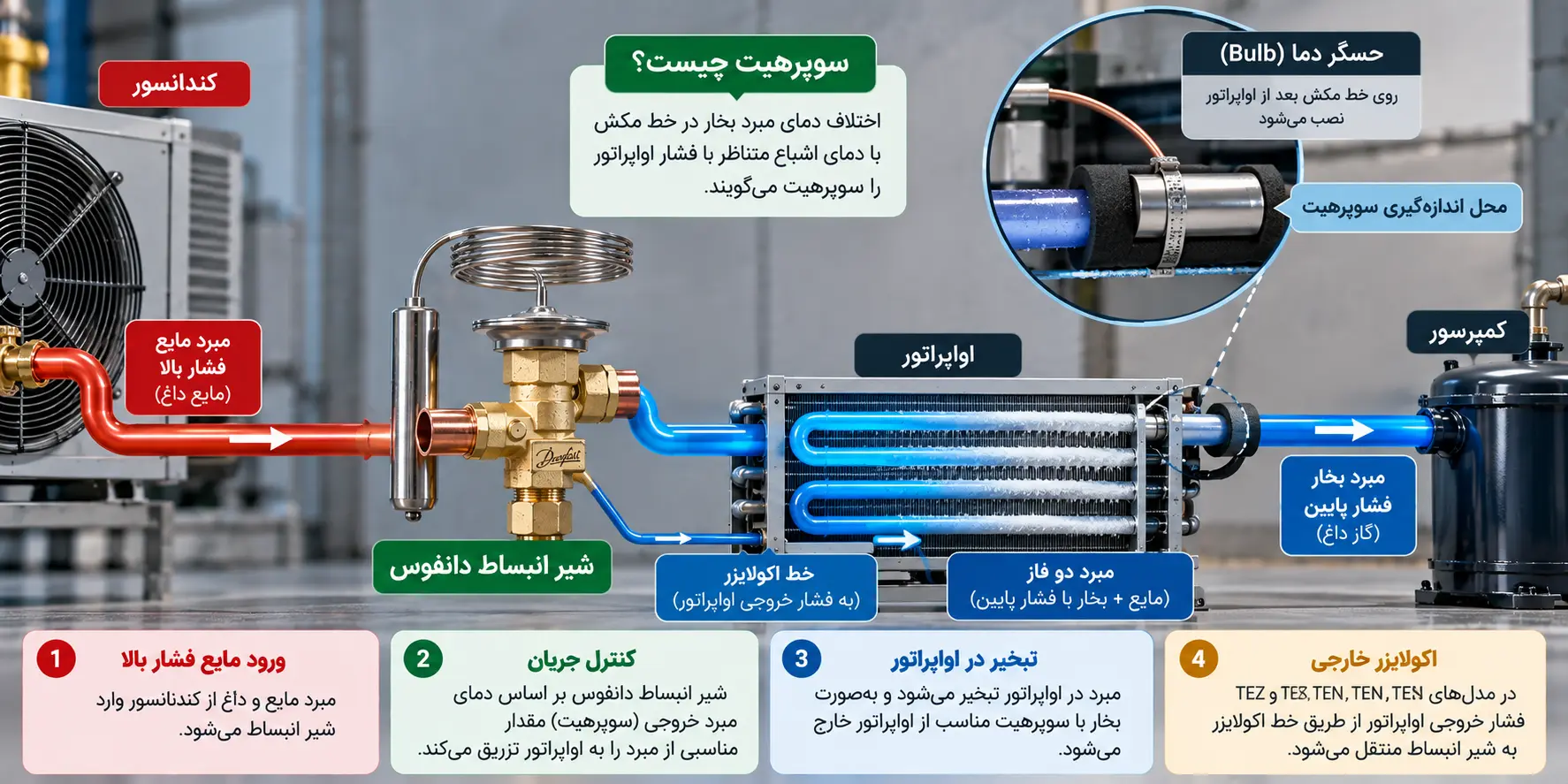

سوپرهیت در شیر انبساط دانفوس چه اهمیتی دارد؟

سوپرهیت اختلاف بین دمای واقعی بخار مبرد در خروجی اواپراتور و دمای اشباع متناظر با فشار تبخیر است. شیر انبساط ترموستاتیک با استفاده از این وضعیت، جریان مبرد را کنترل می‌کند تا اواپراتور تغذیه مناسبی داشته باشد و احتمال ورود مایع به کمپرسور کاهش پیدا کند.

در عمل، سوپرهیت پایین یا بالا می‌تواند نشانه‌ای از مشکل در تنظیم شیر، انتخاب نامناسب، شرایط کاری سیستم یا سایر اجزای مدار باشد؛ بنابراین تنظیم شیر بدون بررسی کل شرایط سیستم کار درستی نیست.

MOP در شیر انبساط دانفوس چیست؟

MOP یا Maximum Operating Pressure به نقطه‌ای از عملکرد شیر اشاره دارد که برای محدود کردن فشار تبخیر در شرایط مشخص استفاده می‌شود. شیرهای دارای MOP در برخی کاربردها، به‌خصوص سیستم‌های دمای پایین، می‌توانند به محدود کردن فشار تبخیر و کاهش بار روی کمپرسور کمک کنند.

در انتخاب مدل باید مشخص شود که سیستم واقعاً به MOP نیاز دارد یا خیر و نقطه MOP انتخاب‌شده با شرایط کاری کمپرسور و سیستم هماهنگ است یا نه.

اکولایزر داخلی و خارجی شیر انبساط دانفوس چه تفاوتی دارند؟

اکولایزر داخلی و خارجی روش‌هایی برای در نظر گرفتن فشار سمت اواپراتور در عملکرد شیر انبساط هستند. انتخاب بین آن‌ها به ساختار سیستم و افت فشار مسیر بستگی دارد. در بسیاری از شیرهای دانفوس، مشخصات اکولایزر در دیتاشیت محصول مشخص شده و باید با طراحی مدار تطبیق داده شود.

قیمت شیر انبساط دانفوس به چه عواملی بستگی دارد؟

قیمت شیر انبساط دانفوس فقط به برند یا سایز اتصال وابسته نیست و عواملی مانند سری محصول، ظرفیت، نوع مبرد، نوع المان ترموستاتیک، MOP، نوع اکولایزر، اتصالات و ساختار قابل تعویض بودن اوریفیس روی مشخصات و قیمت مدل تأثیر می‌گذارند. بنابراین مقایسه قیمت باید بین مدل‌های دارای مشخصات فنی مشابه انجام شود.

برای استعلام قیمت، بهتر است مدل دقیق شیر یا حداقل مشخصات زیر را داشته باشید:

• مدل و کد محصول
• نوع مبرد
• ظرفیت سرمایشی
• دمای تبخیر
• سایز اتصال
• MOP
• نوع اکولایزر

چرا انتخاب اشتباه شیر انبساط دانفوس مشکل‌ساز می‌شود؟

انتخاب اشتباه شیر انبساط می‌تواند باعث تغذیه نامناسب اواپراتور، تغییر نامطلوب سوپرهیت و کاهش عملکرد سیستم شود. اگر شیر برای مبرد یا شرایط کاری سیستم مناسب نباشد، ممکن است جریان مبرد کافی نباشد یا خطر ورود مبرد مایع به کمپرسور افزایش پیدا کند؛ بنابراین انتخاب باید بر اساس شرایط واقعی مدار انجام شود.

اشتباهات رایج هنگام انتخاب

• انتخاب شیر فقط بر اساس سایز لوله
• بی‌توجهی به نوع مبرد
• انتخاب ظرفیت نامناسب
• نادیده گرفتن دمای تبخیر
• توجه نکردن به MOP
• انتخاب اشتباه اکولایزر
• استفاده از مدل بدون بررسی دیتاشیت
• تنظیم شیر بدون بررسی شرایط واقعی سیستم

خرید شیر انبساط دانفوس از کالابرودت

اگر برای سیستم تبرید یا سردخانه به شیر انبساط دانفوس نیاز دارید، قبل از خرید مشخصات فنی سیستم را با مشخصات محصول تطبیق دهید. در کالابرودت می‌توانید مدل‌های مختلف را بررسی کنید و مشخصات هر محصول را برای انتخاب دقیق‌تر مقایسه کنید.

برای انتخاب مدل مناسب، فقط نام دانفوس یا سایز اتصال کافی نیست.

پیشنهاد می‌کنیم پیش از خرید این موارد را مشخص کنید:

• نوع مبرد
• ظرفیت سرمایشی
• دمای تبخیر
• سوپرهیت
• MOP
• نوع اکولایزر
• سایز و نوع اتصال
• مدل دقیق موردنظر

قبل از خرید، فقط سایز اتصال را بررسی نکنید؛ مدل مناسب باید با مبرد، ظرفیت، دمای تبخیر و شرایط کاری سیستم هماهنگ باشد.

محصولات این دسته

• شیر انبساط دانفوس TX2
• شیر انبساط دانفوس TEX2
• شیر انبساط دانفوس TEX5
• شیر انبساط دانفوس TEX12
• شیر انبساط دانفوس TEX20
• شیر انبساط دانفوس TEX55
• شیر انبساط دانفوس TEN2
• شیر انبساط دانفوس TEN5
• شیر انبساط دانفوس TEN12
• شیر انبساط دانفوس TEN20
• شیر انبساط دانفوس TEN55
• شیر انبساط دانفوس TES2
• شیر انبساط دانفوس TES5
• شیر انبساط دانفوس TES12
• شیر انبساط دانفوس TES20
• شیر انبساط دانفوس TES55
• شیر انبساط دانفوس TEZ2
• شیر انبساط دانفوس TEZ5

سوالات متداول درباره شیر انبساط دانفوس

شیر انبساط دانفوس چیست؟

شیر انبساط دانفوس یک تجهیز کنترلی در مدار تبرید است که جریان مبرد ورودی به اواپراتور را تنظیم می‌کند. مدل‌های ترموستاتیک این برند با کنترل سوپرهیت، شرایط تغذیه اواپراتور را مدیریت کرده و به جلوگیری از ورود مبرد مایع به کمپرسور کمک می‌کنند.

آیا هر شیر انبساط دانفوس برای سردخانه مناسب است؟

خیر. انتخاب شیر به نوع مبرد، ظرفیت سرمایشی، دمای تبخیر، سوپرهیت، MOP، نوع اکولایزر و اتصالات بستگی دارد. به همین دلیل ممکن است یک مدل برای یک سردخانه مناسب باشد اما همان مدل برای سیستم دیگری با شرایط کاری متفاوت انتخاب مناسبی نباشد.

چگونه شیر انبساط دانفوس مناسب را انتخاب کنیم؟

ابتدا مبرد و ظرفیت سیستم را مشخص کنید و سپس دمای تبخیر، سوپرهیت، ظرفیت شیر، افت فشار، MOP، اکولایزر و اتصالات را بررسی کنید. برای انتخاب نهایی باید مشخصات مدل با شرایط واقعی سیستم تطبیق داده شود و در صورت نیاز از ابزارهای انتخاب فنی دانفوس استفاده شود.

MOP در شیر انبساط دانفوس چه کاربردی دارد؟

MOP برای محدود کردن فشار تبخیر در شرایط مشخص طراحی می‌شود و در برخی سیستم‌های دمای پایین برای کمک به حفاظت کمپرسور در برابر فشار تبخیر بیش از حد مورد استفاده قرار می‌گیرد. نقطه MOP باید متناسب با شرایط کاری سیستم و کمپرسور انتخاب شود.

آیا سایز اتصال برای انتخاب شیر انبساط کافی است؟

خیر. سایز اتصال تنها یکی از پارامترهای انتخاب است. نوع مبرد، ظرفیت سرمایشی، دمای تبخیر، سوپرهیت، MOP، نوع اکولایزر و ظرفیت شیر نیز باید بررسی شوند. ممکن است دو شیر با اتصالات مشابه، به دلیل تفاوت در مشخصات داخلی برای دو سیستم متفاوت مناسب باشند.

شیر انبساط ترموستاتیک دانفوس چگونه کار می‌کند؟

شیر ترموستاتیک با استفاده از شرایط دمایی و فشار سمت اواپراتور، جریان مبرد را کنترل می‌کند تا سوپرهیت در محدوده مناسب حفظ شود. دانفوس این شیرها را برای کنترل تزریق مبرد مایع به اواپراتور و حفظ سوپرهیت در شرایط بار متغیر معرفی می‌کند.
