کمپرسور سردخانه و موتور سردخانه: راهنمای جامع انتخاب و عملکرد
در دنیای سیستمهای برودتی صنعتی و سردخانهها، کمپرسور سردخانه و موتور سردخانه دو مولفه اساسی هستند که عملکرد کل سیستم را تعیین میکنند. یک انتخاب نامناسب یا طراحی ضعیف میتواند منجر به مصرف انرژی بالا، خرابی مکرر، کاهش عمر مفید و هزینههای عملیاتی بسیار زیاد شود. در این مقاله، ابتدا اصول کار کمپرسورهای سردخانه را شرح میدهیم، سپس انواع مختلف آنها را بررسی و در نهایت به روش انتخاب بهینه همراه با توصیههای عملی برای نگهداری میپردازیم.
مقدمه: اهمیت کمپرسور سردخانه در سیستم برودتی
در هر سیکل تبرید تراکمی، کمپرسور سردخانه به عنوان قلب سیستم نقش حیاتی دارد. وظیفه آن مکش مبرد در فشار پایین، فشردهسازی آن و سپس تحویل آن به کندانسور است تا انتقال حرارت صورت گیرد. بدون وجود کمپرسور، گاز مبرد نمیتواند چرخه تبرید را ادامه دهد و سیستم سردخانه عملاً از کار میافتد. بنابراین، انتخاب درست کمپرسور سردخانه و موتور آن تأثیری کلیدی در بازده سیستم، مصرف انرژی و عمر مفید تجهیزات دارد.
در بسیاری از منابع برودتی، کمپرسور سردخانه گاهاً به عنوان «موتور سردخانه» نیز نامیده میشود، اگرچه از نظر فنی موتور تنها بخش تأمینکننده نیرو است، نه کل مجموعه فشردهسازی
اصول عملکرد کمپرسور سردخانه
برای درک بهتر انتخاب و کارکرد، ابتدا باید بدانیم که کمپرسور چگونه در چرخه تبرید عمل میکند.
مرحله مکش مبرد از اواپراتور
در ابتدا، مبرد پس از عبور از اواپراتور به صورت گاز با فشار و دمای پایین وارد کمپرسور میشود. این گاز توسط لوله مکش و دریچه مکش وارد محفظه فشردهسازی کمپرسور میگردد.
فشردهسازی داخلی: پیستون، اسکرو، روتاری و سایر مکانیسمها
در داخل کمپرسور، با استفاده از مکانیزمی مانند حرکت پیستونی، دو مارپیچ چرخان، صفحات اسکرال یا پرههای روتاری، حجم گاز کاهش یافته و فشار و دما افزایش مییابد. این فرآیند اساس اصلی عملکرد کمپرسور است.
برای مثال:
- در کمپرسور رفت و برگشتی، پیستون با حرکت رفت و برگشتی در سیلندر مبرد را فشرده میکند.
- در کمپرسور اسکرو، دو روتور مارپیچ مبرد را به صورت مستمر فشرده میکنند.
- در کمپرسور اسکرال، دو صفحه مارپیچی (یکی ثابت و یکی متحرک) مبرد را به سمت مرکز هدایت و فشرده میسازند.
- روتاری و گریز از مرکز نیز از مکانیسمهای حرکت دورانی برای فشردهسازی بهره میبرند.
تخلیه مبرد به کندانسور و ادامه سیکل
پس از فشردهسازی، گاز مبرد با فشار و دمای بالا از دریچه تخلیه خارج و به سمت کندانسور هدایت میشود. در کندانسور، مبرد گرمای جذبشده را به محیط منتقل کرده و به مایع تبدیل میشود. سپس با عبور از شیر انبساط، فشار و دما کاهش یافته و مبرد دوباره وارد اواپراتور میشود تا گرما از محیط سردخانه جذب کند. این چرخه به طور مداوم تکرار میشود.

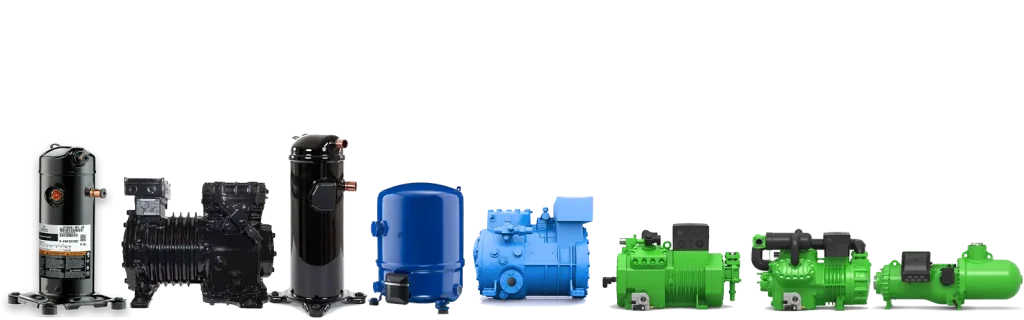

انواع کمپرسور سردخانه و مزایا و معایب آنها
انتخاب نوع کمپرسور یکی از تصمیمات حیاتی در طراحی سردخانه است. در ادامه انواع پرکاربرد کمپرسور سردخانه را بررسی میکنیم:
کمپرسور رفت و برگشتی (Reciprocating)
- مزایا: طراحی ساده، نگهداری آسان، هزینه اولیه پایینتر، قابلیت کار در فشارهای بالا
- معایب: تولید صدای بیشتر، ارتعاش، کارایی کمتر در بار جزئی
- کاربردها: مناسب برای سردخانههای کوچک تا متوسط
کمپرسور اسکرو (Screw)
- مزایا: جریان پیوسته، لرزش کمتر، راندمان بالا در پروژههای بزرگ، قابلیت تنظیم ظرفیت
- معایب: هزینه اولیه بیشتر، نیاز به روغنکاری دقیق
- کاربردها: سردخانههای صنعتی بزرگ، تونل انجماد
کمپرسور اسکرال (Scroll)
- مزایا: قطعات متحرک کمتر، صدای کم، عملکرد نرم، بازدهی مناسب در بار متوسط
- معایب: ظرفیت محدودتر، تعمیر کمتر امکانپذیر
- کاربردها: سردخانههای کوچک تا متوسط، HVAC
کمپرسور روتاری (Rotary)
- مزایا: طراحی جمعوجور، عملکرد ساده
- معایب: محدود در ظرفیت، مناسب برای سردخانههای کوچک
- کاربردها: دستگاههای کوچک برودتی
کمپرسور گریز از مرکز (Centrifugal)
- مزایا: راندمان بالا در دبی زیاد، بدون قطعات رفت و برگشتی
- معایب: پیچیدگی بالا، مناسب نبودن برای دماها و فشارهای پایین
- کاربردها: پروژههای با ظرفیت تبرید بسیار بزرگ
دستهبندی بر اساس ساختمان: باز، بسته و نیمههرمتیک (Open / Hermetic / Semi-Hermetic)
- بسته (Hermetic): موتور و کمپرسور در یک پوسته جوشخورده محصور شدهاند؛ حجم صدای کمتر و احتمال نشت پایینتر، اما تعمیر سختتر.

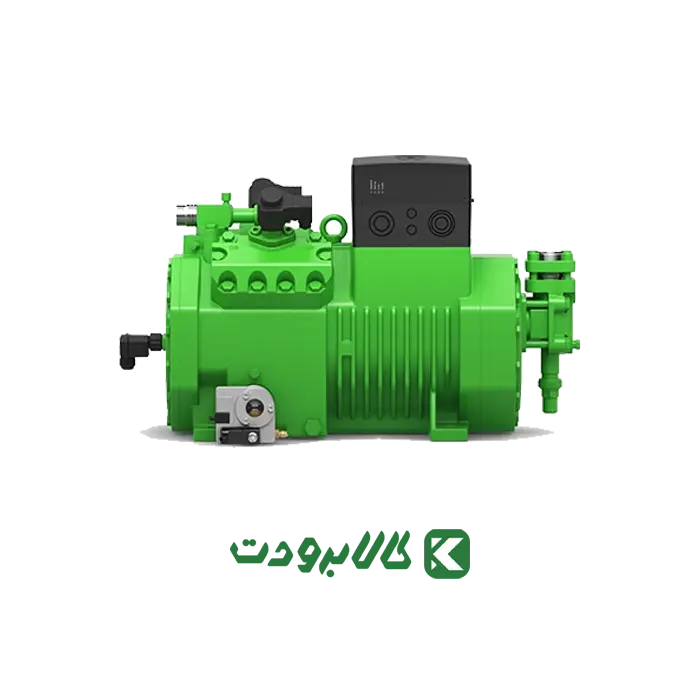

- نیمههرمتیک (Semi-Hermetic): موتور و کمپرسور در یک محفظه قرار دارند اما امکان باز کردن و تعمیر وجود دارد.
- باز (Open): موتور جدا و به کمپرسور متصل است؛ تعمیر آسان اما احتمال نشت و صدا بیشتر.
موتور سردخانه — مفهوم و نقش آن در سیستم برودتی
تفاوت موتور سردخانه با کمپرسور سردخانه
اصطلاح «موتور سردخانه» معمولاً به بخش الکتریکی کمپرسور گفته میشود که نیروی مکانیکی لازم برای فشردهسازی را تأمین میکند. موتور، کوپلشونده با اجزای کمپرسور (پیستون، روتور، پره و غیره) است. بنابراین موتور سردخانه بخشی از واحد کمپرسور است، نه یک دستگاه مستقل کامل.
در طراحی کمپرسور، انتخاب موتور با توان مناسب، سازگاری با ولتاژ و جریان شبکه برق و تطبیق با شرایط عملکردی بسیار مهم است.
انواع موتورهای سردخانه و ویژگیهای فنی
- موتور القایی (AC): رایجترین نوع موتور برای کمپرسورهای سردخانه با عملکرد مطمئن و قیمت مناسب.
- موتور با کنترل دور (VFD, Inverter-driven): امکان تنظیم ظرفیت و کاهش مصرف انرژی در بار جزئی.
- موتور مقاوم به دمای بالا / پایین: در شرایط محیطی سخت، موتور باید تحمل دماهای دور از معمول را داشته باشد.
- نوع خنککاری موتور: موتور ممکن است با هوای محیطی یا خنککاری داخلی (روغن پاششی یا آبخنک) طراحی شود.
موتور سردخانه باید با مشخصات کمپرسور (جریان راهاندازی، گشتاور، توان مورد نیاز) منطبق باشد تا عملکرد سیستم بهینه باشد.
معیارها و روش انتخاب کمپرسور سردخانه / موتور سردخانه
انتخاب مناسب کمپرسور و موتور سردخانه نیازمند بررسی دقیق معیارهای مهندسی و شرایط عملیاتی است:
ظرفیت برودتی مورد نیاز
بار حرارتی سردخانه را محاسبه کرده و بر اساس کیلووات یا تن تبرید انتخاب کنید. کمپرسور باید توان کافی برای برآورده کردن این بار (و اندکی اضافی) داشته باشد.
دماهای طراحی (تبخیر / تقطیر) و بازده ترمودینامیکی
دمای تبخیر (Evaporation Temperature) و دمای تقطیر (Condensation Temperature) تعیینکننده فشارهای کاری کمپرسور هستند. این پارامترها به طور مستقیم روی بازده (COP) تأثیر میگذارند.
نوع مبرد و سازگاری با کمپرسور
هر کمپرسور برای مبردهایی خاص طراحی میشود (مانند R404A، R134a، NH₃ و غیره). سازگاری بین مبرد و طراحی کمپرسور از لحاظ دما، فشار، روانکاری و سازگاری مواد از اهمیت بالایی برخوردار است.
بازده انرژی، راندمان و ضریب عملکرد
در شرایط کاری متغیر، کمپرسوری انتخاب شود که COP خوبی داشته باشد و مصرف انرژی را به حداقل برساند. موتور با راندمان بالاتر، هزینه برق را کاهش میدهد.
شرایط نصب، سرویس و نگهداری
دسترسی برای تعویض فیلترها، روغن، تمیزی فضای اطراف و امکان تعمیر باید در طراحی سیستم در نظر گرفته شود.
ضریب اطمینان و افزایش ظرفیت احتیاطی
بهتر است ظرفیت انتخابی کمی بالاتر از بار واقعی باشد تا در شرایط اوج بار بتواند پاسخگو باشد و از فرسودگی زودرس جلوگیری شود.
نکات عملی و توصیههای نگهداری برای بهبود طول عمر
برای اینکه کمپرسور سردخانه و موتور سردخانه عملکردی پایدار و طولانیمدت داشته باشند، رعایت نکات زیر الزامی است:
روانکاری و کنترل روغن
روغن باید در سطح مناسب نگه داشته شود، خلوص آن بررسی شود و در صورت آلودگی یا زودتر از موعد، تعویض شود.
بررسی نشتی و کنترل فشارها
نشتی مبرد باعث کاهش کارایی و آسیب به موتور میشود. فشار مکش و دهش را مرتب کنترل کنید تا از فشار زیاد یا کم جلوگیری شود.
فیلترها، صافیها و تمیزی سیستم
فیلتر مکش، صافی روغن و سایر صافیها باید به موقع تمیز یا تعویض شوند تا از ورود ذرات مزاحم جلوگیری شود.
کنترل صدا، ارتعاش و عایقسازی
کاهش لرزش و عایقسازی مناسب به افزایش عمر قطعات و بهبود عملکرد کمک میکند.
جمعبندی و چشمانداز آتی
اهمیت انتخاب بهینه و تأثیر بر مصرف انرژی
انتخاب دقیق کمپرسور سردخانه و موتور سردخانه میتواند مصرف برق را به مقدار قابل توجهی کاهش دهد و هزینههای عملیاتی را پایین بیاورد.
روندهای نوین در طراحی کمپرسور و موتور سردخانه
در سالهای اخیر، کمپرسورهایی با کنترل متغیر (Inverter)، طراحی بهینهتر در قطعات، کاهش اتلاف حرارتی و استفاده از مبردهای دوستدار محیط زیست مطرح شدهاند.
چالشها و فرصتها در بازار تجهیزات برودتی
قیمت قطعات، دسترسی به خدمات پس از فروش، استانداردهای بینالمللی و رقابت در بازار از چالشهای اصلی صنعت سردخانه است.
منابع و مراجع پیشنهادی برای مطالعه بیشتر
برای مطالعه بیشتر میتوانید به مقالات تخصصی، ژورنالهای مهندسی برودت و راهنماهای برندهایی مانند Bitzer، Copeland و Danfoss مراجعه کنید.
