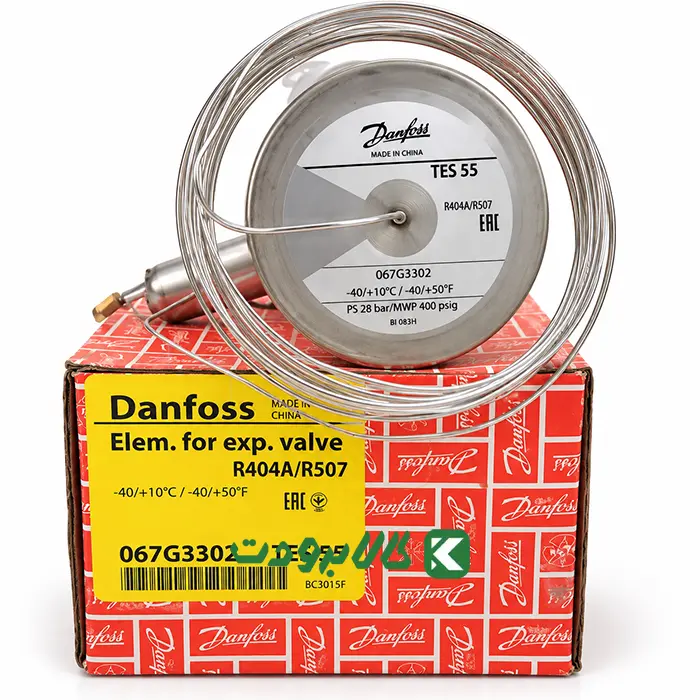

شیر انبساط دانفوس TES55 چیست؟

شیر انبساط دانفوس TES55 کد 067G3302 در واقع المنت ترموستاتیک (هدر شیر انبساط) سری TE55 است که برای مبردهای R404A و R507A طراحی شده است. این مدل دارای اکولایزر خارجی، اتصال 1/4 اینچ Flare، لوله مویین 3 متری و محدوده دمایی 40- تا 10+ درجه سانتی‌گراد است. تنظیم سوپرهیت این المنت نیز قابل تنظیم است.

نکته مهم: کد 067G3302 یک المنت است و به‌تنهایی به معنی شیر انبساط کامل نیست. Danfoss نوع این محصول را Element for expansion valve و Type آن را TE 55 معرفی کرده است.

مشخصات فنی TES55

تمام مشخصات کلیدی بالا در صفحه رسمی Danfoss برای 067G3302 ثبت شده‌اند؛ از جمله R404A/R507A، اکولایزر خارجی، اتصال 1/4 اینچ، لوله مویین 3 متری، فشار کاری 28 بار و تنظیم سوپرهیت قابل تنظیم.

کد فنی 067G3302 چیست؟

067G3302 کد فنی دانفوس برای المنت TE55/TES55 مناسب مبردهای R404A و R507A است. این نسخه دارای محدوده دمایی 40- تا 10+ درجه سانتی‌گراد، لوله مویین 3 متری و اکولایزر خارجی 1/4 اینچ است.بنابراین هنگام خرید TES55، بهتر است علاوه بر نام مدل، کد 067G3302 نیز بررسی شود تا نسخه صحیح محصول انتخاب شود.

TES55 برای چه مبردهایی مناسب است؟

المنت TES55 کد 067G3302 برای مبردهای:

• R404A
• R507A

طراحی شده است. بنابراین نباید فقط بر اساس نام TES55 اقدام به انتخاب کرد؛ نوع مبرد سیستم و کد دقیق المنت باید با یکدیگر مطابقت داشته باشند.

محدوده دمایی TES55 چقدر است؟

محدوده دمایی مدل 067G3302 برابر است با: 40- تا 10+ درجه سانتی‌گراد یعنی این نسخه برای بازه مشخص‌شده توسط Danfoss طراحی شده است. در خانواده TE55 نسخه‌های دیگری نیز وجود دارند که MOP و محدوده دمایی متفاوتی دارند؛ بنابراین برای جایگزینی المنت، کد فنی اهمیت زیادی دارد.

اکولایزر TES55 چگونه است؟

TES55 با کد 067G3302 دارای اکولایزر خارجی است و اتصال آن از نوع Flare با سایز 1/4 اینچ است. اکولایزر خارجی برای انتقال فشار سمت خروجی اواپراتور به مجموعه ترموستاتیک استفاده می‌شود تا عملکرد شیر بر اساس فشار واقعی سیستم انجام شود. در زمان نصب، مسیر اکولایزر باید مطابق طراحی سیستم و دستورالعمل نصب اجرا شود.

لوله مویین TES55 چند متر است؟

لوله مویین مدل 067G3302 برابر 3000 میلی‌متر یا 3 متر است. Danfoss این مقدار را معادل 118 اینچ نیز اعلام کرده است. در خانواده TE55 نسخه‌ای با لوله مویین 5 متری نیز وجود دارد؛ بنابراین نباید فقط با عبارت TES55 سفارش داد. برای مثال، کد 067G3301 نسخه TE55 با لوله مویین 5000 میلی‌متر است.

مقایسه دو نسخه TE55

آیا TES55 یک شیر انبساط کامل است؟

خیر. 067G3302 یک المنت ترموستاتیک (هدر شیر انبساط) است، نه مجموعه کامل شیر انبساط. خود Danfoss نوع محصول را Element for expansion valve و Type را TE 55 معرفی کرده است. همچنین این قطعه در گروه قطعات یدکی TXV قرار گرفته است.

بنابراین: TES55 / 067G3302 = المنت ترموستاتیک (هدر شیر انبساط) و برای تشکیل مجموعه شیر باید سازگاری المنت با بدنه شیر و سایر اجزای مجموعه بررسی شود.

TES55 و تنظیم سوپرهیت

یکی از مشخصات مهم TES55 این است که Superheat setting یا تنظیم سوپرهیت آن قابل تنظیم است. سوپرهیت یکی از پارامترهای مهم در عملکرد شیر انبساط ترموستاتیک است و تنظیم آن باید بر اساس شرایط واقعی سیستم، مبرد، دمای تبخیر و مشخصات اواپراتور انجام شود. بنابراین نباید مقدار تنظیم شیر را صرفاً بر اساس یک عدد عمومی یا بدون بررسی شرایط سیستم تعیین کرد.

TES55 چه تفاوتی با TES20 دارد؟

هر دو مدل برای R404A/R507A در خانواده TE دانفوس قرار دارند، اما در رده متفاوتی از مجموعه شیر استفاده می‌شوند.

انتخاب بین این دو صرفاً بر اساس نام مدل انجام نمی‌شود و باید بدنه، شرایط کاری، ظرفیت و سایر اجزای مجموعه شیر نیز بررسی شوند.

TES55 چه تفاوتی با TEX55 دارد؟

این مقایسه از نظر انتخاب محصول مهم است.

مهم‌ترین تفاوت TEX55 و TES55، مبرد و کد فنی آنهاست. بنابراین این دو محصول را نباید صرفاً به دلیل شباهت نام جایگزین یکدیگر دانست.

نسخه‌های مختلف TES55

خانواده TE55 شامل نسخه‌هایی با مشخصات متفاوت است. برای جلوگیری از اشتباه در سفارش، باید کد فنی بررسی شود.

کد 067G3301 در مرکز طراحی Danfoss به‌عنوان TE55 با لوله مویین 5000 میلی‌متر ثبت شده و 067G3303 نسخه TE55 با MOP 0°C و محدوده 40- تا 25- درجه است.

هنگام خرید شیر انبساط دانفوس TES55 به چه نکاتی توجه کنیم؟

برای خرید TES55 این موارد را بررسی کنید:

1. کد فنی: 067G3302
2. مبرد: R404A یا R507A
3. نوع قطعه: المنت ترموستاتیک (هدر شیر انبساط)
4. محدوده دمایی: 40- تا 10+ °C
5. اکولایزر: خارجی
6. اتصال اکولایزر: 1/4 اینچ Flare
7. لوله مویین: 3 متر
8. MOP: بدون MOP
9. حداکثر فشار کاری: 28 bar
10. قابلیت تنظیم سوپرهیت
11. سازگاری با بدنه و سایر اجزای شیر

قیمت شیر انبساط دانفوس TES55

قیمت شیر انبساط دانفوس TES55 به عواملی مانند کد فنی، وضعیت موجودی، نسخه انتخابی و شرایط بازار بستگی دارد. از آنجا که TE55 با کدهای مختلف و طول لوله مویین و MOP متفاوت عرضه می‌شود، مقایسه قیمت فقط با عبارت «TES55» ممکن است باعث اشتباه شود. برای استعلام دقیق، بهتر است عبارت زیر را اعلام کنید:

Danfoss TES55 067G3302

سوالات متداول TES55

TES55 کد 067G3302 برای چه مبردهایی مناسب است؟

کد 067G3302 برای مبردهای R404A و R507A طراحی شده است.

TES55 067G3302 المنت است یا شیر کامل؟

این محصول المنت ترموستاتیک (هدر شیر انبساط) است و به‌تنهایی مجموعه کامل شیر انبساط محسوب نمی‌شود.

طول لوله مویین TES55 چقدر است؟

لوله مویین مدل 067G3302 برابر 3 متر یا 3000 میلی‌متر است.

TES55 اکولایزر داخلی دارد؟

خیر. این مدل دارای اکولایزر خارجی و اتصال 1/4 اینچ Flare است.

محدوده دمایی TES55 067G3302 چقدر است؟

محدوده دمایی این مدل 40- تا 10+ درجه سانتی‌گراد است.

TES55 067G3302 دارای MOP است؟

خیر. نسخه 067G3302 بدون MOP است.

آیا سوپرهیت TES55 قابل تنظیم است؟

بله. Danfoss برای 067G3302 قابلیت Adjustable Superheat Setting را اعلام کرده است.

حداکثر فشار کاری TES55 چقدر است؟

حداکثر فشار کاری اعلام‌شده برای 067G3302 برابر 28 bar / 400 psig است. r

TES55 با TEX55 یکی است؟

خیر. TES55 کد 067G3302 برای R404A/R507A است، در حالی که TEX55 کد 067G3205 مربوط به خانواده R22/R407C است. بنابراین این دو را نباید صرفاً به دلیل شباهت نام جایگزین یکدیگر کرد.
