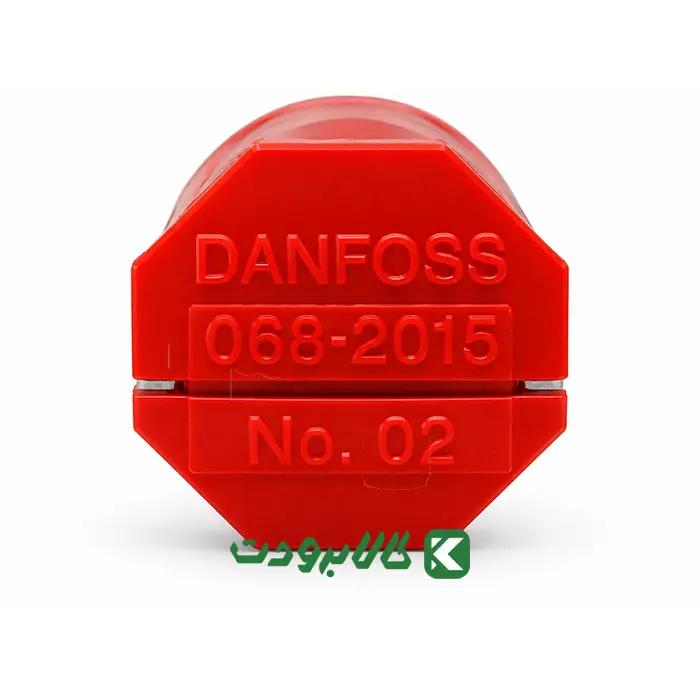

سوزن شیر انبساط دانفوس بدنه 2 شماره 02
ارسال سریع
با پست پیشتاز
پشتیبانی ۲۴ ساعته
و ۷ روز هفته
تضمین کیفیت
و تضمین اصالت
رضایت مشتریان
افتخار ماست
قیمت محصول
همراه شما هستیم تا با بهترین مشاوره، انتخابی هوشمندانه داشته باشید. برای اطلاع از آخرین نوسان قیمت‌ها و موجودی کالا، کافیست با شماره 09126387257 با ما در تماس باشید.
توضیحات
سوزن شیر انبساط دانفوس بدنه 2 شماره 02 چیست؟
سوزن شیر انبساط دانفوس بدنه 2 شماره 02 با کد فنی 068-2015 یک Orifice یا اوریفیس شیر انبساط برای شیرهای انبساط ترموستاتیک سری T2 و TE2 دانفوس است. این قطعه داخل بدنه مناسب شیر انبساط قرار می‌گیرد و با تعیین مسیر عبور مبرد، در ظرفیت‌دهی شیر انبساط نقش دارد. انتخاب اوریفیس شماره 02 باید بر اساس نوع مبرد، ظرفیت موردنیاز و شرایط کاری سیستم انجام شود.
مشخصات فنی سوزن دانفوس شماره 02
اوریفیس دانفوس شماره 02 با کد 068-2015 برای خانواده شیرهای انبساط T2 و TE2 طراحی شده است. این قطعه از نوع ORF بوده و طراحی آن برای اتصال SAE Flare است. اوریفیس‌های این خانواده به‌صورت قابل تعویض در ساختار شیرهای T2 و TE2 استفاده می‌شوند و انتخاب سایز مناسب آنها باید با توجه به شرایط واقعی سیستم انجام شود.
| مشخصات | مقدار |
|---|---|
| برند | Danfoss |
| نوع قطعه | Orifice / سوزن شیر انبساط |
| شماره اوریفیس | 02 |
| کد فنی | 068-2015 |
| سری شیر سازگار | T2 و TE2 |
| نوع اتصال | SAE Flare |
| نوع محصول | ORF |
| قابلیت تعویض | بله، در ساختار شیرهای دارای اوریفیس قابل تعویض |
| محدوده دمایی مرجع | 40- تا 10+ درجه سانتی‌گراد |
| بسته‌بندی رسمی دانفوس | 25 عدد |
سوزن 02 دانفوس برای چه شیرهایی استفاده می‌شود؟
اوریفیس شماره 02 با کد 068-2015 برای استفاده در شیرهای انبساط ترموستاتیک T2 و TE2 دانفوس طراحی شده است. در این خانواده، اوریفیس به‌صورت جداگانه داخل بدنه شیر قرار می‌گیرد و امکان انتخاب سایز متناسب با ظرفیت سیستم را فراهم می‌کند. بنابراین این محصول به‌تنهایی یک شیر انبساط کامل نیست و باید با بدنه سازگار مورد استفاده قرار گیرد.
ظرفیت سوزن شیر انبساط دانفوس شماره 02
ظرفیت اوریفیس شماره 02 به نوع مبرد و شرایط کاری سیستم وابسته است و نمی‌توان یک ظرفیت ثابت برای تمام کاربردها در نظر گرفت. در کاتالوگ انتخاب دانفوس برای محدوده دمایی 40- تا 10+ درجه سانتی‌گراد، ظرفیت‌های نامی مختلفی برای مبردهای مختلف ارائه شده است. به همین دلیل هنگام انتخاب سوزن شماره 02 باید مبرد و شرایط تبخیر سیستم با جدول رسمی سازنده تطبیق داده شود.
| مبرد | ظرفیت نامی (kW) | ظرفیت نامی (TR) |
|---|---|---|
| R134a | 2.5 | 0.73 |
| R404A / R507 | 3.7 | 1.1 |
| R407C | 4.8 | 1.4 |
| R407F | 5.4 | 1.5 |
| R407A | 4.7 | 1.3 |
| R22 | 4.7 | 1.3 |
مقادیر جدول، ظرفیت‌های نامی ارائه‌شده توسط دانفوس برای شرایط مرجع کاتالوگ هستند و ظرفیت واقعی سیستم با توجه به مبرد، دمای تبخیر و سایر شرایط کاری می‌تواند متفاوت باشد.
تفاوت سوزن شماره 02 با شماره 01 و 03 دانفوس
اوریفیس‌های شماره 01، 02 و 03 برای شیرهای T2 و TE2 دارای ظرفیت‌های متفاوتی هستند و با تغییر شماره اوریفیس، محدوده ظرفیت قابل استفاده نیز تغییر می‌کند. سوزن شماره 02 نسبت به شماره 01 ظرفیت نامی بیشتری دارد و شماره 03 نیز ظرفیت بیشتری از شماره 02 ارائه می‌دهد؛ با این حال انتخاب سایز باید بر اساس محاسبات و شرایط واقعی سیستم انجام شود.
| شماره اوریفیس | کد دانفوس | سری سازگار | ظرفیت نسبت به مدل قبل |
|---|---|---|---|
| 01 | 068-2010 | T2 / TE2 | مبنای مقایسه |
| 02 | 068-2015 | T2 / TE2 | بیشتر از شماره 01 |
| 03 | 068-2006 | T2 / TE2 | بیشتر از شماره 02 |
چطور سوزن مناسب شیر انبساط دانفوس را انتخاب کنیم؟
برای انتخاب سوزن مناسب ابتدا باید ظرفیت موردنیاز سیستم، نوع مبرد و شرایط کاری مشخص شود. سپس ظرفیت اوریفیس‌های مختلف در جدول انتخاب دانفوس بررسی می‌شود تا سایز مناسب انتخاب شود. در این مرحله نباید تنها بر اساس شماره سوزن تصمیم گرفت، زیرا ظرفیت یک اوریفیس با تغییر مبرد و شرایط کاری تغییر می‌کند. پس از انتخاب شماره مناسب، کد فنی قطعه و سازگاری آن با بدنه T2 یا TE2 نیز باید بررسی شود.
- ظرفیت موردنیاز سیستم را مشخص کنید.
- نوع مبرد را مشخص کنید.
- دمای تبخیر و شرایط کاری را بررسی کنید.
- ظرفیت اوریفیس‌های مختلف را در جدول دانفوس مقایسه کنید.
- سازگاری اوریفیس با بدنه T2 یا TE2 را بررسی کنید.
- کد فنی قطعه را قبل از خرید با محصول موردنظر تطبیق دهید.
خرید سوزن شیر انبساط دانفوس بدنه 2 شماره 02
اگر برای شیر انبساط دانفوس به اوریفیس شماره 02 نیاز دارید، سوزن شیر انبساط دانفوس 068-2015 محصول موردنظر است. این قطعه برای شیرهای T2 و TE2 طراحی شده و به‌صورت اوریفیس مستقل مورد استفاده قرار می‌گیرد. هنگام خرید، شماره اوریفیس و کد فنی را با قطعه موجود تطبیق دهید و در صورت انتخاب سایز برای یک سیستم جدید، ظرفیت موردنیاز و شرایط کاری را نیز در نظر بگیرید.
سوالات متداول درباره سوزن دانفوس شماره 02
سوزن دانفوس 068-2015 چیست؟
کد 068-2015 مربوط به اوریفیس شماره 02 دانفوس است که برای استفاده در شیرهای انبساط ترموستاتیک T2 و TE2 طراحی شده است. این قطعه یک اوریفیس مستقل است و به‌تنهایی شیر انبساط کامل محسوب نمی‌شود.
سوزن شماره 02 با چه شیرهایی سازگار است؟
اوریفیس شماره 02 با کد 068-2015 برای خانواده شیرهای انبساط T2 و TE2 دانفوس طراحی شده است. بدنه و اوریفیس باید مطابق سیستم و مشخصات سازنده با یکدیگر سازگار باشند.
آیا سوزن 068-2015 برای R22 مناسب است؟
بله، دانفوس برای اوریفیس شماره 02 ظرفیت نامی برای مبرد R22 ارائه کرده است. در شرایط مرجع کاتالوگ، ظرفیت نامی R22 برای این اوریفیس حدود 4.7 کیلووات یا 1.3 تن تبرید است؛ اما ظرفیت واقعی سیستم به شرایط کاری وابسته خواهد بود.
تفاوت سوزن شماره 01 و 02 چیست؟
سوزن شماره 02 نسبت به شماره 01 ظرفیت نامی بیشتری دارد و برای ظرفیت‌های بالاتر در محدوده کاری مشخص استفاده می‌شود. انتخاب بین این دو باید بر اساس مبرد، ظرفیت موردنیاز و دمای تبخیر انجام شود.
آیا سوزن 068-2015 همان شیر انبساط کامل است؟
خیر. کد 068-2015 مربوط به اوریفیس یا سوزن شیر انبساط است. در سیستم T2 و TE2، اوریفیس و بدنه شیر اجزای جداگانه‌ای هستند و در کنار یکدیگر مجموعه شیر انبساط را تشکیل می‌دهند.
توضیحات تکمیلی
| شماره بدنه | بدنه 2 |
|---|---|
| شماره سوزن | 02 |
| مبرد | R134a, R22, R404a, R407c, R507a |
| کد فنی | 068-2015 |
