سرویس فن کویل سقفی؛ مراحل انجام، زمان مناسب و ارتباط آن با تعمیر چیلر
فن کویل سقفی یکی از رایجترین تجهیزات سرمایشی و گرمایشی در ساختمانهای مسکونی، اداری، تجاری و حتی برخی پروژههای صنعتی است. این دستگاه معمولاً داخل سقف کاذب نصب میشود و وظیفه دارد هوای محیط را از روی کویل عبور دهد تا دمای فضا تنظیم شود. در فصل تابستان، فن کویل با دریافت آب سرد از چیلر، هوای خنک تولید میکند و در فصل زمستان نیز با دریافت آب گرم از موتورخانه یا پکیج مرکزی، گرمایش محیط را تأمین میکند.
اما عملکرد خوب فن کویل سقفی فقط به خود دستگاه وابسته نیست. اگر فیلترها کثیف باشند، کویل رسوب گرفته باشد، فن درست کار نکند یا مسیر تخلیه آب مسدود شود، راندمان سیستم کاهش پیدا میکند. از طرف دیگر، اگر چیلر بهدرستی کار نکند، حتی یک فن کویل کاملاً سالم هم نمیتواند سرمایش مطلوب ایجاد کند. به همین دلیل، سرویس فن کویل سقفی باید بهصورت منظم و همراه با بررسی وضعیت کلی سیستم سرمایشی انجام شود.
در این مقاله بررسی میکنیم سرویس فن کویل سقفی چیست، چه مراحلی دارد، چه زمانی باید انجام شود و چرا در بعضی موارد لازم است همزمان با سرویس فن کویل، وضعیت چیلر نیز بررسی شود. اگر افت سرمایش یا اختلال عملکرد از سمت چیلر باشد، باید برای تعمیر چیلر نیز اقدام شود.
فن کویل سقفی چیست؟
فن کویل سقفی دستگاهی است که از دو بخش اصلی تشکیل میشود: فن و کویل. فن وظیفه مکش و گردش هوا را بر عهده دارد و کویل، محل تبادل حرارت بین هوا و آب سرد یا گرم است. زمانی که آب سرد تولیدشده توسط چیلر وارد کویل میشود، فن هوا را از روی کویل عبور میدهد و در نتیجه، هوای خنک وارد محیط میشود.
این نوع فن کویل به دلیل نصب در سقف کاذب، فضای مفید اتاق را اشغال نمیکند و از نظر ظاهری نیز نسبت به مدلهای زمینی یا دیواری، طراحی تمیزتری دارد. به همین دلیل در آپارتمانها، دفاتر اداری، مراکز درمانی، هتلها و ساختمانهای تجاری بسیار پرکاربرد است.
فن کویل سقفی میتواند بهصورت توکار، کانالی یا کاستی اجرا شود. هر مدل ساختار متفاوتی دارد، اما اصل عملکرد آنها مشابه است: دریافت آب سرد یا گرم، عبور هوا از روی کویل و انتقال هوای مطبوع به فضای داخلی.
آیا سرویس فن کویل سقفی همان سرویس چیلر سقفی است؟
در بازار و بین بسیاری از کاربران، اصطلاح «سرویس چیلر سقفی» بهجای «سرویس فن کویل سقفی» استفاده میشود. از نظر فنی، چیلر سقفی اصطلاح دقیقی نیست؛ چون چیلر معمولاً دستگاه مرکزی تولید آب سرد است و در پشتبام، موتورخانه یا فضای تأسیساتی نصب میشود. چیزی که داخل سقف کاذب واحد یا اتاق نصب میشود، معمولاً فن کویل سقفی است.
با این حال، چون فن کویل سقفی با آب سرد تولیدشده توسط چیلر کار میکند، بسیاری از افراد بهصورت عامیانه به سرویس آن «سرویس چیلر سقفی» میگویند. بنابراین اگر کاربر به دنبال سرویس چیلر سقفی باشد، در بیشتر مواقع منظورش همان سرویس فن کویل سقفی است؛ یعنی تمیز کردن فیلترها، شستوشوی کویل، بررسی موتور فن، کنترل مسیر تخلیه آب، بررسی شیرها و اطمینان از عملکرد صحیح دستگاه سقفی.
البته اگر مشکل سرمایش فقط در یک اتاق یا یک واحد باشد، احتمالاً مسئله از همان فن کویل سقفی است. اما اگر چند فن کویل همزمان سرمایش ضعیف داشته باشند، باید سیستم مرکزی هم بررسی شود؛ چون ممکن است مشکل از دمای آب سرد، پمپها، شارژ گاز، کمپرسور یا نیاز به تعمیر چیلر باشد.

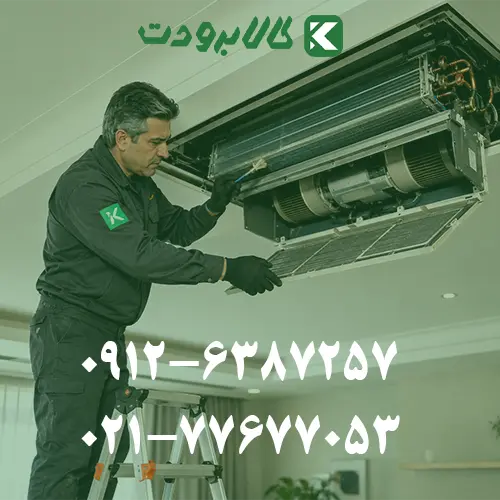

سرویس چیلر سقفی
سرویس فن کویل سقفی چیست؟
سرویس فن کویل سقفی به مجموعه اقداماتی گفته میشود که برای تمیزکاری، بررسی، تنظیم و عیبیابی اولیه دستگاه انجام میشود. هدف اصلی سرویس این است که فن کویل با بیشترین راندمان و کمترین صدا، مصرف انرژی و خرابی کار کند.
در سرویس فن کویل، تکنسین فقط دستگاه را روشن و خاموش نمیکند؛ بلکه بخشهایی مثل فیلتر هوا، کویل، سینی درین، مسیر تخلیه، موتور فن، بلبرینگ، اتصالات، شیرهای ورودی و خروجی، ترموستات و عملکرد کلی سیستم را بررسی میکند.
اگر سرویس بهموقع انجام نشود، فن کویل بهمرور دچار افت عملکرد میشود. یعنی دستگاه روشن است، اما سرمای کافی تولید نمیکند، صدای بیشتری دارد، هوا را ضعیف پرتاب میکند یا حتی از سقف نشتی آب ایجاد میشود.
چرا سرویس فن کویل سقفی اهمیت دارد؟
سرویس منظم فن کویل سقفی چند مزیت مهم دارد. اولین مزیت، بهبود کیفیت سرمایش و گرمایش است. وقتی فیلتر و کویل تمیز باشند، هوا راحتتر عبور میکند و تبادل حرارت بهتر انجام میشود. در نتیجه، دمای محیط سریعتر به حالت مطلوب میرسد.
مزیت دوم، کاهش مصرف انرژی است. فن کویل کثیف یا نیمهگرفته برای تأمین دمای مناسب، فشار بیشتری به فن و سیستم مرکزی وارد میکند. این موضوع باعث افزایش مصرف برق فن کویل و افزایش فشار کاری روی چیلر میشود.
مزیت سوم، جلوگیری از خرابیهای ناگهانی است. بسیاری از مشکلات فن کویل، قبل از تبدیل شدن به خرابی جدی قابل تشخیص هستند. برای مثال، گرفتگی مسیر درین، صدای غیرعادی موتور فن یا ضعیف شدن پرتاب باد اگر زود بررسی شود، با هزینه کمتر برطرف میشود.
مزیت چهارم، حفظ کیفیت هوای محیط است. فیلتر کثیف و کویل آلوده میتواند باعث پخش گردوغبار، بوی نامطبوع و کاهش کیفیت هوای داخل ساختمان شود. این موضوع در محیطهای اداری، درمانی و مسکونی اهمیت زیادی دارد.
چه زمانی باید فن کویل سقفی را سرویس کنیم؟
بهترین زمان سرویس فن کویل سقفی، قبل از شروع فصل استفاده سنگین است. یعنی قبل از تابستان برای عملکرد سرمایشی و قبل از زمستان برای عملکرد گرمایشی. در ساختمانهایی که سیستم تهویه در تمام سال فعال است، بهتر است سرویس بهصورت دورهای و حداقل هر ۶ ماه یکبار انجام شود. البته در برخی شرایط، سرویس باید زودتر انجام شود. اگر فن کویل در محیط پرگردوغبار نصب شده باشد، اگر تعداد کاربران فضا زیاد باشد یا اگر دستگاه بهصورت مداوم روشن باشد، فیلترها و کویل سریعتر کثیف میشوند. همچنین اگر علائمی مثل کاهش سرمایش، صدای غیرعادی، نشتی آب، بوی نامطبوع، لرزش، ضعیف شدن پرتاب باد یا روشن نشدن فن مشاهده شود، نباید منتظر سرویس دورهای ماند. در این شرایط، دستگاه باید سریعتر بررسی شود.
مراحل سرویس فن کویل سقفی
سرویس فن کویل سقفی باید مرحلهبهمرحله انجام شود تا هم دستگاه آسیب نبیند و هم علت مشکلات احتمالی بهدرستی مشخص شود.
۱. قطع برق و بررسی ایمنی
اولین مرحله، قطع برق دستگاه است. چون فن کویل دارای موتور، سیمکشی، ترموستات و تجهیزات الکتریکی است، قبل از باز کردن دریچه یا دسترسی به قطعات داخلی باید ایمنی رعایت شود.
تکنسین در این مرحله وضعیت ظاهری دستگاه، دریچه دسترسی، محل نصب، اتصالات و نشانههای رطوبت یا نشتی را بررسی میکند. در فن کویل سقفی، به دلیل نصب در سقف کاذب، دسترسی اصولی اهمیت زیادی دارد. باز کردن غیراصولی دریچه یا پنل میتواند باعث آسیب به سقف، عایقها یا اتصالات شود.
۲. تمیز کردن یا تعویض فیلتر هوا
فیلتر هوا یکی از مهمترین بخشهای فن کویل است. این فیلتر از ورود گردوغبار، پرز، آلودگی و ذرات معلق به داخل کویل جلوگیری میکند. اگر فیلتر کثیف باشد، جریان هوا کاهش پیدا میکند و دستگاه نمیتواند سرمایش یا گرمایش کافی ایجاد کند.
در سرویس فن کویل سقفی، فیلتر باز شده و با توجه به نوع آن شسته یا تعویض میشود. فیلترهای قابل شستوشو باید کاملاً خشک شوند و سپس دوباره نصب شوند. نصب فیلتر خیس یا نیمهخشک میتواند باعث بوی نامطبوع و رشد آلودگی شود.
کثیفی فیلتر یکی از سادهترین اما رایجترین دلایل افت عملکرد فن کویل است. بسیاری از کاربران تصور میکنند چیلر یا فن کویل خراب شده، در حالی که مشکل فقط گرفتگی فیلتر هواست.
۳. شستوشوی کویل فن کویل
کویل محل اصلی تبادل حرارت است. با گذشت زمان، سطح کویل با گردوغبار، چربی، رسوب و آلودگی پوشیده میشود. وقتی کویل کثیف باشد، هوا بهخوبی از آن عبور نمیکند و انتقال حرارت کاهش پیدا میکند.
در سرویس حرفهای، کویل با برس نرم، هوای فشرده یا محلولهای مناسب تمیز میشود. نوع شستوشو باید با دقت انتخاب شود، چون پرههای کویل ظریف هستند و اگر با فشار زیاد یا ابزار نامناسب تمیز شوند، ممکن است خم شوند و جریان هوا مختل شود.
کویل تمیز باعث افزایش راندمان دستگاه، کاهش مصرف انرژی و بهبود پرتاب باد میشود.
۴. بررسی موتور فن و پروانه
موتور فن وظیفه گردش هوا را برعهده دارد. اگر موتور ضعیف شده باشد، بلبرینگها مشکل داشته باشند یا پروانه کثیف و نامتعادل باشد، فن کویل با صدا، لرزش یا پرتاب باد ضعیف کار میکند.
در سرویس فن کویل سقفی، موتور فن، شفت، پروانه، اتصالات مکانیکی و لرزش دستگاه بررسی میشود. اگر نیاز به روغنکاری، تنظیم یا تعویض قطعه باشد، تکنسین آن را انجام میدهد.
صدای تقتق، سوت کشیدن، لرزش سقف یا صدای ساییدگی معمولاً نشانه وجود مشکل در بخش فن یا موتور آن است. نادیده گرفتن این صداها میتواند باعث آسیب جدیتر و افزایش هزینه تعمیر شود.
۵. بررسی سینی درین و مسیر تخلیه آب
در حالت سرمایش، رطوبت موجود در هوا روی کویل سرد تقطیر میشود و به شکل آب وارد سینی درین میگردد. این آب باید از طریق لوله تخلیه به مسیر خروجی منتقل شود. اگر سینی درین یا لوله تخلیه مسدود شود، آب از دستگاه سرریز میکند و ممکن است از سقف کاذب نشت کند.
نشتی آب از فن کویل سقفی یکی از مشکلات رایج و آزاردهنده است. این مشکل میتواند به سقف، گچکاری، رنگ، کناف و حتی تجهیزات الکتریکی آسیب بزند.
در سرویس، سینی درین تمیز میشود، مسیر تخلیه بررسی میگردد و در صورت وجود گرفتگی، لوله درین باز میشود. همچنین شیب مناسب لوله تخلیه و سلامت عایقکاری نیز بررسی میشود.
۶. کنترل شیرها و اتصالات آب سرد و گرم
فن کویل به لولههای رفت و برگشت آب متصل است. اگر شیرها درست باز نباشند، نشتی داشته باشند یا مسیر آب گرفتگی داشته باشد، کویل نمیتواند دمای مناسب را دریافت کند.
در سرویس فن کویل سقفی، شیرهای ورودی و خروجی، اتصالات، مهرهها، لولهها و عایقکاری بررسی میشود. وجود نشتی کوچک در اتصالات میتواند در طول زمان باعث آسیب به سقف و کاهش راندمان سیستم شود.
همچنین اگر آب سرد به اندازه کافی وارد فن کویل نشود، سرمایش کاهش پیدا میکند. این مشکل ممکن است از خود فن کویل باشد یا از پمپ، چیلر، شیرها و مدار لولهکشی ساختمان.
۷. بررسی ترموستات و کنترلها
ترموستات وظیفه کنترل دما و فرمان دادن به فن کویل را دارد. اگر ترموستات درست کار نکند، فن کویل ممکن است بیموقع خاموش شود، بیش از حد کار کند یا دمای محیط را اشتباه تشخیص دهد.
در سرویس، عملکرد ترموستات، سیمکشی، فرمان سرعت فن، سنسورها و اتصالات کنترلی بررسی میشود. گاهی مشکل اصلی دستگاه از خود فن نیست، بلکه از ترموستات یا فرمان اشتباه آن است.
نشانههای نیاز به سرویس یا تعمیر فن کویل سقفی
برخی علائم نشان میدهند که فن کویل نیاز به سرویس یا تعمیر دارد. مهمترین نشانهها عبارتاند از:
- کاهش سرمایش یا گرمایش
- پرتاب باد ضعیف
- صدای غیرعادی از داخل سقف
- نشتی آب از سقف یا دریچه فن کویل
- بوی بد هنگام روشن شدن دستگاه
- روشن نشدن فن
- کار نکردن یکی از دورهای فن
- لرزش دستگاه
- خاموش و روشن شدن غیرعادی
- بالا رفتن مصرف برق
اگر این علائم زود بررسی شوند، معمولاً مشکل با سرویس یا تعمیر جزئی برطرف میشود. اما اگر به آنها توجه نشود، ممکن است آسیب به موتور فن، کویل، سینی درین یا حتی سیستم چیلر وارد شود.
ارتباط سرویس فن کویل سقفی با چیلر
فن کویل سقفی و چیلر دو بخش جدا از هم هستند، اما عملکرد آنها کاملاً به یکدیگر وابسته است. چیلر آب سرد تولید میکند و این آب سرد از طریق پمپ و لولهکشی به فن کویلها میرسد. فن کویل نیز هوای محیط را از روی این آب سرد عبور میدهد و سرمایش ایجاد میکند.
بنابراین اگر چیلر بهدرستی کار نکند، فن کویلها هم سرمایش مناسب نخواهند داشت. در چنین شرایطی ممکن است کاربر تصور کند فن کویل خراب شده، در حالی که مشکل اصلی از چیلر است.
برای مثال، اگر گاز چیلر کم باشد، اگر کمپرسور درست کار نکند، اگر کندانسور کثیف باشد یا اگر چیلر نیاز به اسیدشویی داشته باشد، دمای آب سرد به حد استاندارد نمیرسد. در نتیجه، فن کویل سالم هم نمیتواند محیط را بهخوبی خنک کند.
به همین دلیل، اگر چند فن کویل در ساختمان همزمان سرمایش ضعیف داشته باشند، احتمال مشکل از سیستم مرکزی بیشتر است. در این حالت علاوه بر سرویس فن کویل، باید وضعیت چیلر نیز بررسی شود و در صورت نیاز برای تعمیر چیلر اقدام شود.
تفاوت سرویس فن کویل با تعمیر فن کویل
سرویس فن کویل بیشتر جنبه پیشگیرانه دارد. یعنی قبل از خرابی جدی انجام میشود تا دستگاه تمیز، تنظیم و آماده کار باشد. اما تعمیر زمانی انجام میشود که یک قطعه یا عملکرد دستگاه دچار مشکل شده باشد.
برای مثال، تمیز کردن فیلتر و کویل، بررسی درین و کنترل اتصالات جزو سرویس محسوب میشود. اما تعویض موتور فن، تعمیر ترموستات، رفع نشتی جدی، تعویض شیر یا تعمیر سیمکشی جزو تعمیرات است.
البته گاهی در زمان سرویس، مشکلاتی شناسایی میشود که نیاز به تعمیر دارند. به همین دلیل سرویس دورهای میتواند از تعمیرات پرهزینه جلوگیری کند.
هزینه سرویس فن کویل سقفی به چه عواملی بستگی دارد؟
هزینه سرویس فن کویل سقفی عدد ثابتی نیست و به چند عامل بستگی دارد. نوع فن کویل، محل نصب، میزان دسترسی، تعداد دستگاهها، شدت آلودگی، نیاز به شستوشوی کویل، وضعیت درین، وجود نشتی و نیاز به تعمیر قطعه روی هزینه نهایی اثر دارد.
اگر فقط فیلتر و کویل تمیز شود، هزینه کمتر است. اما اگر مسیر درین گرفته باشد، موتور فن صدا بدهد، شیرها نشتی داشته باشند یا نیاز به باز کردن بخشهای بیشتری از سقف باشد، هزینه افزایش پیدا میکند.
در پروژههای بزرگ، معمولاً سرویس چندین فن کویل بهصورت دورهای انجام میشود که از نظر اقتصادی بهصرفهتر و از نظر نگهداری حرفهایتر است.
آیا سرویس فن کویل سقفی را میتوان بدون تکنسین انجام داد؟
برخی کارهای ساده مثل تمیز کردن دریچه یا شستوشوی فیلتر در بعضی مدلها ممکن است توسط کاربر انجام شود؛ البته به شرطی که دسترسی راحت و ایمن وجود داشته باشد. اما سرویس کامل فن کویل سقفی بهتر است توسط تکنسین انجام شود.
دلیلش این است که فن کویل سقفی داخل سقف کاذب نصب شده و دسترسی به کویل، سینی درین، موتور فن، شیرها و اتصالات نیاز به تجربه دارد. همچنین اگر برق دستگاه بهدرستی قطع نشود یا قطعات بهاشتباه باز شوند، احتمال آسیب به دستگاه یا سقف وجود دارد.
چگونه عمر فن کویل سقفی را افزایش دهیم؟
برای افزایش عمر فن کویل سقفی، بهتر است سرویس دورهای را جدی بگیرید. فیلترها باید در بازههای منظم تمیز شوند، کویل باید تمیز بماند، مسیر درین باید باز باشد و هرگونه صدا یا نشتی سریع بررسی شود.
همچنین باید مطمئن شوید که چیلر یا سیستم مرکزی در شرایط استاندارد کار میکند. اگر دمای آب سرد مناسب نباشد یا پمپها درست کار نکنند، فن کویل تحت فشار قرار میگیرد و راندمان سیستم کاهش پیدا میکند.
استفاده درست از ترموستات، جلوگیری از روشن و خاموش کردن مداوم دستگاه، باز نگه داشتن مسیر دریچهها و انجام سرویس قبل از فصل مصرف، نقش زیادی در افزایش عمر فن کویل دارد.
