کمپرسور سیلندر پیستونی سردخانه چیست؟
کمپرسور سیلندر پیستونی سردخانه که در ادبیات فنی به آن کمپرسور رفت و برگشتی (Reciprocating Compressor) نیز گفته میشود، یکی از قدیمیترین، قابل اعتمادترین و پرکاربردترین انواع کمپرسورهای مورد استفاده در صنعت برودت و سامانههای تبرید صنعتی است. این کمپرسور وظیفه دارد گاز مبرد را در سیکل تبرید فشرده کرده و انرژی مکانیکی را به انرژی فشاری تبدیل کند تا فرآیند خنکسازی در سیستم سردخانهای بهدرستی انجام شود.
مکانیزم کاری این کمپرسور بر پایه حرکت رفت و برگشتی پیستون داخل سیلندر است. در واقع، هر سیلندر مانند یک پمپ کوچک عمل کرده و گاز مبرد را از قسمت مکش دریافت و پس از فشردهسازی، از قسمت دهش خارج میکند. این فرآیند به صورت متناوب در هر سیکل تکرار میشود و در نتیجه، فشار و دمای مبرد به میزان مورد نیاز سیستم افزایش مییابد. به دلیل این طراحی ساده اما مؤثر، کمپرسورهای پیستونی در طیف وسیعی از ظرفیتها و کاربردها از سردخانههای کوچک گرفته تا سیستمهای تبرید صنعتی سنگین مورد استفاده قرار میگیرند.
نحوه عملکرد کمپرسور پیستونی در سیستم تبرید
عملکرد این نوع کمپرسور بر اساس یک سیکل چهار مرحلهای است:
مرحله مکش (Suction):
پیستون در داخل سیلندر به سمت پایین حرکت میکند، حجم محفظه افزایش مییابد و در نتیجه فشار کاهش مییابد. این افت فشار باعث باز شدن سوپاپ مکش شده و گاز مبرد کمفشار از اواپراتور وارد سیلندر میشود.
مرحله تراکم (Compression):
پس از تکمیل مکش، پیستون به سمت بالا حرکت کرده و گاز مبرد درون سیلندر فشرده میشود. در این حالت، حجم کاهش و فشار افزایش مییابد تا زمانی که فشار داخل سیلندر از فشار در لوله رانش بیشتر شود.
مرحله دهش (Discharge):
با افزایش فشار، سوپاپ دهش باز میشود و گاز مبرد فشردهشده به سمت کندانسور هدایت میشود تا در آنجا خنک و مایع گردد.
مرحله بازگشت:
پیستون به نقطه شروع بازمیگردد و سیکل جدیدی آغاز میشود. حرکت پیستون توسط میللنگ (Crankshaft) که به موتور الکتریکی متصل است کنترل میشود. این مکانیزم مشابه عملکرد موتور احتراق داخلی است و با حرکت چرخشی موتور، نیروی رفت و برگشتی در پیستونها ایجاد میشود.

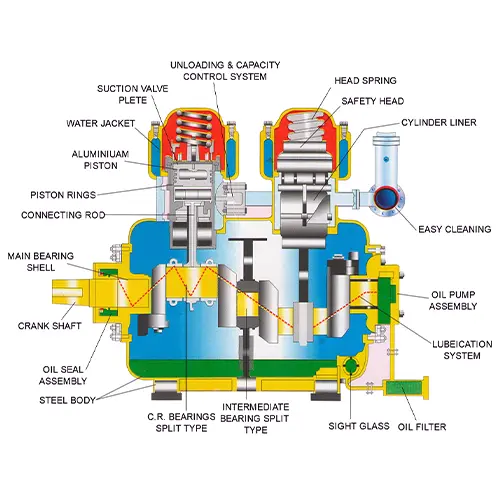

ساختار، اجزا و انواع کمپرسور پیستونی
کمپرسورهای پیستونی معمولاً شامل اجزای زیر هستند:
- سیلندر و پیستون: بخش اصلی فشردهسازی گاز.
- میللنگ و شاتون: تبدیل حرکت چرخشی موتور به حرکت خطی پیستون.
- سوپاپهای مکش و دهش: کنترل ورود و خروج مبرد.
- روغنکاری داخلی: برای کاهش اصطکاک و خنککاری قطعات متحرک.
- پوسته یا بدنه (Casing): محافظت از اجزای داخلی و جلوگیری از نشت گاز.
از نظر ساختار کلی، کمپرسورهای سیلندر پیستونی در دو نوع اصلی تولید میشوند:
- هرمتیک (Hermetic):
در این نوع، موتور الکتریکی و بخش تراکمی داخل یک پوسته بسته قرار دارند. این طراحی مانع از نشت گاز میشود و نیاز به تعمیر کمتر دارد، اما در صورت خرابی، تعمیر آن دشوار است. معمولاً در یخچالها و سردخانههای کوچک استفاده میشود. - نیمههرمتیک (Semi-Hermetic):
در این مدل، پوسته با پیچها بسته شده و در صورت نیاز قابل باز شدن است. بنابراین امکان تعمیر و سرویس وجود دارد و برای کاربردهای صنعتی و سردخانههای متوسط تا بزرگ مناسبتر است.
کاربردهای کمپرسور پیستونی در صنعت سردخانه
کمپرسور پیستونی به دلیل طراحی ساده، فشار کاری بالا و راندمان مناسب در محدودههای مختلف دمایی، کاربردهای گستردهای در حوزه تبرید دارد. برخی از مهمترین کاربردها عبارتاند از:
- فشردهسازی گاز مبرد در سیستمهای سردخانهای برای تولید و حفظ دمای پایین.
- استفاده در سردخانههای مواد غذایی و دارویی جهت نگهداری بلندمدت محصولات حساس به دما.
- سیستمهای برودتی صنعتی مانند کارخانههای بستنیسازی، کشتارگاهها و صنایع فرآوری گوشت.
- یخچالها و فریزرهای صنعتی بزرگ با ظرفیت تبرید بالا.
- سردخانههای حمل و نقل دریایی و ریلی که برای حفظ کیفیت مواد غذایی در مسیر حمل ضروری هستند.
- آزمایشگاهها و مراکز تحقیقاتی که نیازمند کنترل دقیق دما هستند.
مزایا و معایب کمپرسور پیستونی نسبت به اسکرو
در مقایسه میان کمپرسور پیستونی و اسکرو (Screw Compressor)، شناخت دقیق ویژگیهای هر دو برای انتخاب صحیح بسیار مهم است.
مزایای کمپرسور پیستونی:
- راندمان بالا در فشارهای زیاد و نزدیک به فرآیند آیزنتروپیک.
- قابلیت فشردهسازی طیف وسیعی از گازها با چگالی و فشارهای متفاوت.
- فشار خروجی بالا، مناسب برای سیستمهایی که نیاز به اختلاف فشار زیاد دارند.
- هزینه اولیه پایینتر و نگهداری اقتصادیتر در ظرفیتهای کم تا متوسط.
- طراحی مکانیکی ساده و امکان تعمیر آسان با تجهیزات عمومی.
معایب کمپرسور پیستونی:
- صدای زیاد و لرزش بالا بهویژه در دورهای بالا.
- نیاز به سرویس دورهای کوتاهتر و نگهداری دقیقتر.
- عمر مفید کمتر نسبت به اسکرو به دلیل تماس مکانیکی بیشتر قطعات.
- ابعاد بزرگتر و نیاز به فضای نصب بیشتر.
در مقابل، کمپرسور اسکرو مزایای قابلتوجهی دارد مانند صدای کمتر، راندمان انرژی بالاتر، و عملکرد پیوسته بدون نوسان فشار. با این حال، هزینه خرید و نگهداری آن بالاتر است و معمولاً برای سیستمهای بزرگتر یا پروژههای صنعتی با بار ثابت استفاده میشود.
راهکارهای کاهش نویز و ارتعاش در کمپرسور پیستونی
به دلیل ماهیت رفت و برگشتی پیستون، لرزش و نویز در این کمپرسورها امری طبیعی است. با این حال میتوان با راهکارهای زیر آن را تا حد زیادی کاهش داد:
- نصب صحیح و استفاده از تجهیزات ضد لرزش:
- استفاده از پایههای لاستیکی یا فنرهای لرزهگیر.
- نصب دمپر در خطوط مکش و رانش.
- رعایت تراز بودن محور کمپرسور و موتور.
- نگهداری منظم:
- روغنکاری مناسب برای جلوگیری از اصطکاک زیاد بین قطعات.
- تعویض قطعات فرسوده مانند پیستون، یاتاقان و سوپاپها.
- بررسی هممحوری اجزا برای جلوگیری از ارتعاش ناخواسته.
- طراحی بهینه و کنترل عملکرد:
- استفاده از سیلندرهای بالانسشده و پیستونهای سبکتر.
- نصب صداگیرها و اگزوزهای مخصوص.
- کنترل دور موتور با اینورتر (VFD) برای کاهش سرعت در زمان بار جزئی.
اجرای این اقدامات علاوه بر کاهش نویز، باعث افزایش عمر مفید کمپرسور و بهبود راندمان کلی سیستم تبرید میشود.
معیارهای انتخاب بین پیستونی و اسکرو در ظرفیتهای متوسط سردخانه
برای انتخاب کمپرسور مناسب در پروژههای با ظرفیت متوسط، باید چند عامل کلیدی بررسی شود:
| معیار | کمپرسور پیستونی | کمپرسور اسکرو |
| ظرفیت و توان مورد نیاز | مناسب برای فشار بالا و ظرفیت متوسط | مناسب برای عملکرد مداوم با جریان ثابت |
| راندمان انرژی | راندمان مناسب ولی مصرف برق بیشتر | راندمان انرژی بالاتر و صرفهجویی ۲۰ تا ۳۰٪ |
| هزینه اولیه | پایینتر | بالاتر |
| نگهداری و تعمیرات | سادهتر اما مکررتر | پیچیدهتر ولی دورهایتر |
| نویز و ارتعاش | بیشتر | بسیار کمتر |
| عمر مفید | کوتاهتر | طولانیتر |
| فضای نصب | بزرگتر | فشردهتر |
در نتیجه، اگر پروژهای با بودجه محدود دارید و نیاز به فشار بالا وجود دارد، کمپرسور پیستونی انتخاب بهینهتری است. اما در پروژههایی با مصرف انرژی بالا، فضای محدود و نیاز به کارکرد پیوسته، کمپرسور اسکرو از نظر فنی و اقتصادی گزینهی برتر محسوب میشود.
کمپرسور سیلندر پیستونی سردخانه یکی از پرکاربردترین انواع کمپرسور در صنعت تبرید است که با طراحی ساده، راندمان بالا و توان فشردهسازی مناسب، گزینهای ایدهآل برای طیف گستردهای از کاربردهای سردخانهای به شمار میآید. با رعایت اصول نصب، نگهداری و انتخاب صحیح بین مدلهای هرمتیک و سمیهرمتیک، این نوع کمپرسور میتواند سالها عملکرد پایدار و اقتصادی داشته باشد.
درک اصول کاری کمپرسورهای پیستونی، شناخت تفاوت آنها با مدلهای اسکرو و بررسی معیارهای انتخاب، پایهای ضروری برای مهندسان برودت است — و همهی این مفاهیم در نهایت به موضوع کلیدی کمپرسور سردخانه چیست و چگونه کار میکند بازمیگردد، که هستهی اصلی درک فنی سیستمهای تبرید محسوب میشود.
