موتور سردخانه زیر صفر و بالای صفر چیست؟
موتور سردخانه زیر صفر و بالای صفر چیست؟

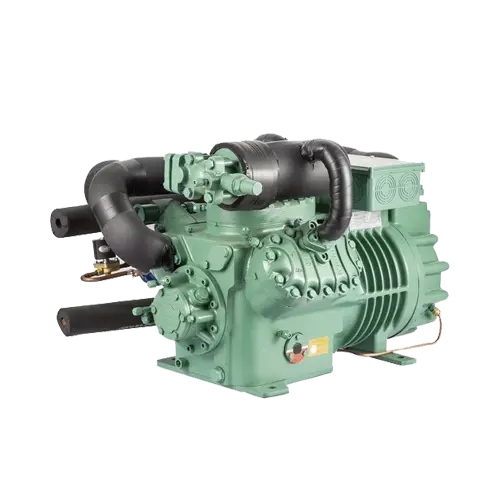

موتور یا کمپرسور سردخانه، قلب تپندهی سیستم تبرید محسوب میشود و وظیفه دارد گاز مبرد را فشرده کرده و شرایط لازم برای انتقال حرارت و تولید سرما را فراهم کند. اما بر اساس دمای کاری و نوع کاربرد، موتورهای سردخانهای به دو گروه اصلی زیر صفر و بالای صفر تقسیم میشوند.
این دو نوع از نظر طراحی الکتریکی، فشار کاری، ظرفیت حرارتی و ساختار داخلی تفاوتهای قابلتوجهی دارند که شناخت آنها برای انتخاب صحیح کمپرسور و بهرهبرداری بهینه از سیستم ضروری است.
تفاوت عملکرد موتور سردخانه زیر صفر و بالای صفر
اصلیترین تفاوت بین این دو نوع موتور، در فشار کاری، طراحی سیمپیچ، دمای عملکرد و ظرفیت کمپرسور نهفته است. در ادامه به بررسی دقیق هرکدام از این جنبهها میپردازیم.
-
فشار و ظرفیت کاری کمپرسور
در سردخانههای زیر صفر، دمای تبخیر مبرد بسیار پایینتر است و در نتیجه فشار مکش در کمپرسور کمتر میباشد. این شرایط باعث میشود که کمپرسور زیر صفر نیاز به جابجایی حجم بیشتری از گاز مبرد داشته باشد تا بتواند میزان سرمای مورد نیاز را تأمین کند.
به همین دلیل، سیلندر کمپرسورهای زیر صفر معمولاً بزرگتر است اما توان الکتریکی آنها کمتر از نوع بالای صفر است.
در مقابل، کمپرسور سردخانه بالای صفر در فشارهای بالاتری کار میکند و به دلیل دمای تبخیر بالاتر، چگالی مبرد بیشتر است. بنابراین، توان موتور باید بالاتر باشد تا فشردهسازی مؤثر انجام گیرد. این امر موجب افزایش قدرت سیمپیچ و شدت جریان مصرفی میشود.
-
طراحی سیمپیچ موتور
در کمپرسورهای سردخانه زیر صفر، به دلیل فشار پایینتر گاز، بار مکانیکی روی موتور کمتر است؛ در نتیجه سیمپیچها با قدرت پایینتری طراحی میشوند. اما در کمپرسورهای بالای صفر، بهعلت نیاز به غلبه بر فشارهای بالاتر، سیمپیچ قویتر و مقاومتری استفاده میشود تا توانایی تحمل جریان بیشتر و افزایش دمای سیمپیچ را داشته باشد.
نکته بسیار مهم در این زمینه آن است که استفاده نادرست از هر نوع کمپرسور در شرایط غیرطراحیشده میتواند به سرعت منجر به خرابی دستگاه شود.
بهعنوان مثال:
اگر کمپرسور زیر صفر در سردخانه بالای صفر نصب شود، به علت ضعف سیمپیچ و افزایش جریان، احتمال سوختن موتور بسیار بالاست.در مقابل، استفاده از کمپرسور بالای صفر در سردخانه زیر صفر باعث افزایش بیش از حد دمای سیمپیچ و داغ شدن موتور میشود، زیرا موتور در فشار کمتر از حد طراحی خود کار میکند و در خنککاری داخلی دچار مشکل خواهد شد.
بازه دمایی کاری در موتورهای زیر صفر و بالای صفر
اختلاف اصلی در محدوده دمایی عملکرد نیز تأثیر زیادی بر طراحی موتور دارد:
سردخانههای زیر صفر:
بازه دمایی معمول بین -۱۸ تا -۲۳ درجه سانتیگراد است. این دما برای نگهداری و انجماد مواد پروتئینی و منجمد کاربرد دارد. در این حالت، دمای تبخیر مبرد پایینتر از -۲۵ درجه سانتیگراد تنظیم میشود و کمپرسور باید در فشارهای مکش پایین و رانش متوسط کار کند.
سردخانههای بالای صفر:
محدوده دمایی آنها بین +۱ تا +۵ درجه سانتیگراد است و برای مواد غذایی تازه، لبنیات و دارو استفاده میشوند. در این سیستمها، فشار مکش و رانش بالاتر است و کمپرسور در شرایطی با تبخیر نزدیک به ۰ درجه سانتیگراد فعالیت میکند.
تأثیر شرایط دمایی بر اجزای دیگر سیستم سردخانه
تفاوت بین زیر صفر و بالای صفر تنها به کمپرسور محدود نمیشود، بلکه سایر اجزای مدار تبرید نیز طراحی متفاوتی دارند:
- اواپراتور:
فاصله بین فینها در سردخانههای زیر صفر کمتر در نظر گرفته میشود تا تبادل حرارت مؤثرتر باشد، اما در عوض احتمال تشکیل برفک افزایش مییابد. برای رفع این مشکل از سیستم دیفراست (Defrost) استفاده میشود.
در سردخانههای بالای صفر، فینها فاصله بیشتری دارند زیرا رطوبت هوا کمتر منجمد میشود. - کندانسور:
در سیستمهای زیر صفر، کندانسور باید بتواند گرمای بیشتری را دفع کند چون اختلاف دمای بیشتری بین محیط و مبرد وجود دارد. در نوع بالای صفر، ظرفیت حرارتی کندانسور معمولاً کمتر است. - شیر انبساط:
شیر انبساط در سردخانههای زیر صفر دارای اوریفیس کوچکتر است تا بتواند جریان مبرد را با دقت کنترل کند. در بالای صفر، اندازه شیر بزرگتر است تا جریان بیشتری از مبرد عبور کند. - روغن و مبرد:
انتخاب نوع مبرد مانند R404A یا R507 برای زیر صفر و R134a برای بالای صفر و روغن متناسب با دمای کاری اهمیت دارد تا در فشار و دمای مختلف عملکرد مطمئن داشته باشند.
کاربردهای سردخانه زیر صفر و بالای صفر
-
کاربرد سردخانه زیر صفر:
این نوع سردخانه برای نگهداری طولانیمدت و انجماد کامل محصولات طراحی میشود.
نمونه کاربردها:
ذخیره و انجماد گوشت، مرغ، ماهی و محصولات دریایی
نگهداری بستنی و مواد غذایی منجمد
انبار محصولات پروتئینی کارخانهها
سیستمهای حمل و نقل یخچالی برای مواد منجمد
-
کاربرد سردخانه بالای صفر:
برای حفظ تازگی مواد بدون انجماد و نگهداری کوتاهمدت مناسب است.
نمونه کاربردها:
نگهداری میوه، سبزیجات و لبنیات
ذخیره داروها و واکسنها
فروشگاههای زنجیرهای و مراکز توزیع مواد غذایی
صنایع فرآوری مواد تازه و گلخانهها
پیامد استفاده نادرست از موتور سردخانه
استفاده از موتور یا کمپرسور نامناسب نهتنها باعث کاهش راندمان تبرید میشود بلکه ممکن است منجر به آسیبهای جدی در مدار تبرید گردد.
برخی از پیامدهای رایج عبارتند از:
- سوختن سیمپیچ موتور بر اثر اختلاف فشار یا جریان بیش از حد.
- برگشت مایع مبرد به داخل سیلندر و ایجاد ضربه هیدرولیکی.
- کاهش راندمان انرژی و افزایش مصرف برق.
- خرابی زودرس شیر انبساط و فیلتر درایر به علت عملکرد ناپایدار سیستم.
- افزایش دمای خروجی کمپرسور و احتمال از کار افتادن روغنکاری.
بنابراین انتخاب صحیح نوع کمپرسور بر اساس دمای کاری، حجم سردخانه و نوع محصول، امری کاملاً فنی و ضروری است.
نکات مهم در انتخاب موتور مناسب سردخانه
- مشخص کردن نوع کاربری:
ابتدا باید مشخص شود که سیستم برای سردخانه بالای صفر (حفظ تازگی) یا زیر صفر (انجماد) طراحی میشود. - انتخاب مبرد و ظرفیت تبرید:
نوع مبرد باید متناسب با محدوده دمای کاری باشد و ظرفیت کمپرسور براساس بار حرارتی محاسبه شود. - برند و نوع کمپرسور:
کمپرسورهای برندهایی مانند Bitzer، Copeland و Dorin معمولاً مدلهای مجزا برای هر دمای کاری دارند. - بررسی سیستم کنترل و محافظت:
استفاده از کنترلکننده فشار، شیر اطمینان، و سیستم کنترل دما باعث افزایش ایمنی موتور میشود. - در نظر گرفتن شرایط محیطی:
دمای محیط نصب، تهویه اتاق موتورخانه و کیفیت برق ورودی در انتخاب کمپرسور بسیار مهم هستند.
جمعبندی
موتور سردخانه زیر صفر و بالای صفر اگرچه از نظر ساختار کلی مشابهاند، اما در جزئیات طراحی، محدوده فشار، نوع سیمپیچ و توان الکتریکی تفاوتهای قابلتوجهی دارند.
کمپرسور زیر صفر برای کار در فشار پایین و دماهای بسیار پایین طراحی شده است و برای سیستمهای انجمادی مناسب است، در حالی که کمپرسور بالای صفر در فشار بالاتر و برای حفظ تازگی مواد غذایی عملکرد بهینه دارد.
